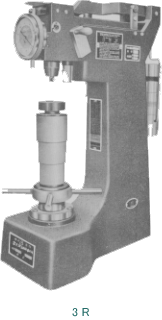

ロックウェル硬さ試験機
TYPE 3R, 3NR, NR-M |
|
|
本硬度計は操作が簡単であり測定時間も短いので、一般に広く利用されております。
硬さ測定範囲もスケールを変へることにより、極く軟いプラスチックの様なものから極めて硬い超硬合金等に至る迄広範囲な測定が可能であります。
この試験機では試験片に対し、初荷重10kgを与ヘ、更に負荷荷重60kg、100kg、150kgを加へ又元の初荷重に戻した時の圧子の深入深さの差にて硬度を示します。このため他の試験機でおこりがちな被試験面の仕上の良否によって生じる誤差を最小限に避ける利点を持っております。
硬さ値は即座に指示計に表われ、目盛の1度は圧痕の深さ0.002mmに相当します。
上記３型式の外特に非常に浅い押印以外はなし得ぬ材料又は試験材の表面に近い硬度を測定する為に設計されたのがスーパーフィシャル型硬さ試験機です。
基準荷重が3kg、負荷荷童が15kg、30kg、45kg等の３段です。薄い帯、板状等、窒化、滲炭化、比較的大きい荷重では破壊のおそれあるもの、極めて小さい断面、或いは端面に接した部分、ならびに大きい痕跡を残してはいけない製品等の検査に重要視されています。ダイヤモンド圧子で荷重15、30、45kgでそれぞれN-15、N-30、N-45、鋼球(1/16")圧子の時はT-15、T-30、T-45のスケールとなります。本機の寸法はNR-M型と同しであります。
|
|
|
