L5100のCPU交換

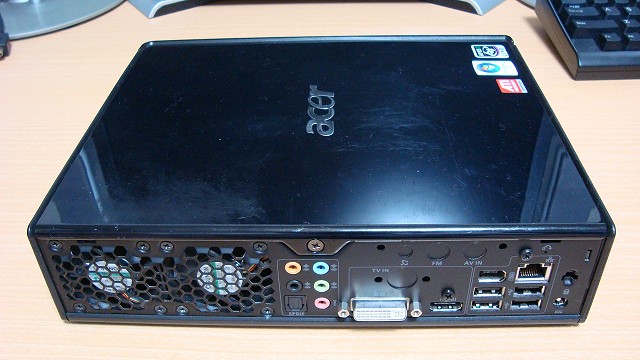

勢い任せに購入した弁当箱(･ω･)。
予定どおり、CPUをAthlon64 X2 5000+からAthlon X2 4850eに交換してみます。4850eの対応ですが、L5100のマザーボードのソケットはAM2なので物理的には問題なし、チップセットのAMD 690Gも搭載経験があるので問題なし、最後にBIOSのバージョン（R01-A3）が対応しているか否かですが…多分大丈夫でしょ。

【注意】以降の作業を参考にされる場合、自己責任でお願い致します。

先ず、「この封印を破ったらサポートしねーぞ(　ﾟДﾟ)ｺﾞﾙｧ!!」シールを剥がすと表れるネジ（側面パネルが台形に食い込んでいる所）を抜き、パネルを後方にスライドさせるとパネルが外れます。繰り返しますが、封印を破るとサポート対象外になりますのでご注意下さい。

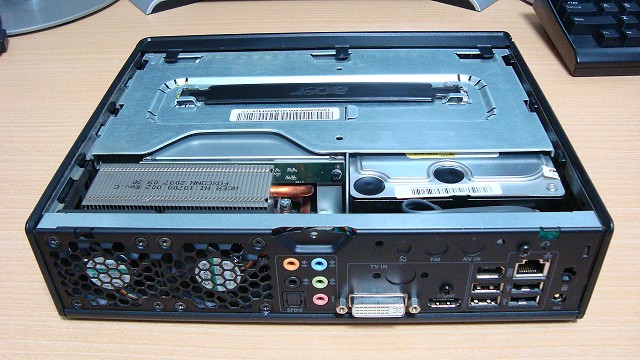

パネルを外すと、acerのロゴが刻まれたグリップが現れます。このグリップを持上げると、ハードディスクと光学ドライブのマウントフレームがゴソッと持上がりますが…まだ持上げない様に。

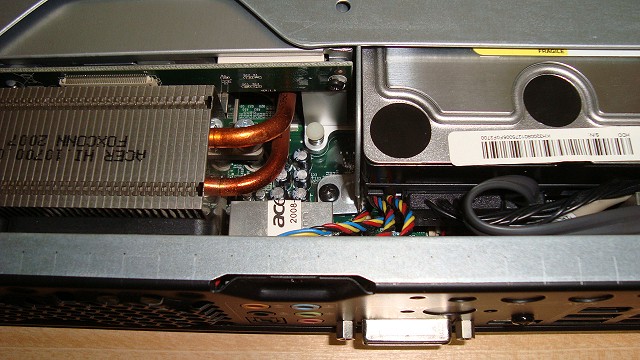

CPUクーラーとハードディスクの間に見える黒いネジを抜かないととマウントフレームは外れません。このネジを抜き、フロントパネルの爪をマウントフレームから外した後、前述のグリップを持ってマウントフレームを持上げ、光学ドライブのフレキシブルケーブルと、ハードディスクのSATA，電源コネクタを抜きます。

前面からの画像です。マウントフレームを取去るとCPUクーラーが露出するので、CPUクーラーの4隅のネジをバックプレートから抜きます。CPUクーラーは結構なテンションでバックプレートに固定されているので、4隅のネジは1本ずつ抜かず同時に少しずつ緩めていくのが良いでしょう。

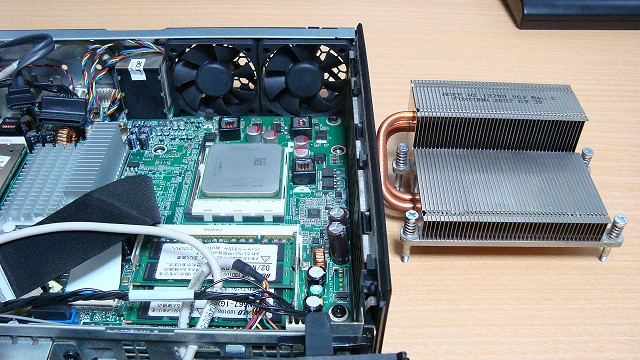

CPUクーラーを外すとCPUソケットが現れるので普通にCPU交換を実施（古いグリスは綺麗に拭き取りましょう）。バックプレートは裏で脱落したりしないので、再度CPUクーラーを乗せてネジを締め込めばバックプレートに固定できます。

結果、4850eはBIOSを更新せずとも動きました。但し、BIOSとOSから見たCPUは”unknown”となります。これは過去に690Gのマザーボードに4850eを乗せた時と同じ状況で、BIOSの更新でCPU名が確り表示されたと記憶していますが、ググってみるとL5100のBIOS更新は面倒かつリスクが伴う様なので放置します(爆)。

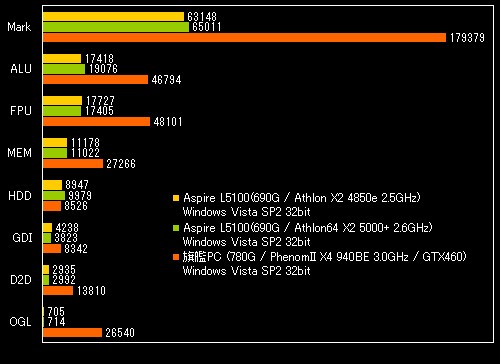

CrystalMark 2004R3で測定。測定中、1度だけ不可解にALU値が3,000程度低くなってしまった為、5000+に劣る結果が出てしまいましたが、誤差の範囲と言っていいでしょう。性能を維持しつつTDPを45Wまでさげられたと思えば、4850eへの乗せ換えは成功かなと。後は静穏性，低消費電力，弁当箱サイズに見合った利用目的を決めるだけですが…。
