●ＰＩＣ応用ユニバーサル基板１、２

組込回路、リモートＩ/Ｏ制御、データ採取、ロボット制御の試作評価や教材として最適

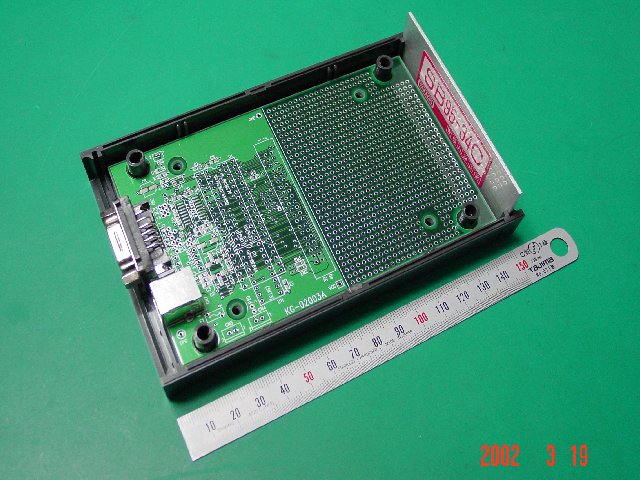

●ＰＩＣ応用ユニバーサル基板２
基板番号：ＫＧ－０２００３Ａ
 　 【特徴】初心者でもＵＳＢにＰＩＣが簡単に接続できます。
　　　　　　 Ｃ言語によるサンプルプログラムも有ります。
　
  • 18/28/40ｐｉｎ ＰＩＣ（ＤＩＰタイプ）に対応。
  • ＣＰＵ周辺及び標準Ｉ/Ｏをパターン化。
    クロック、リセット、ＵＳＢまたはＲＳ２３２Ｃ－Ｉ/Ｆ、モニター用ＬＥＤ、フラッシュメモリ
  • オプションでＵＳＢまたはＲＳ２３２Ｃコネクタを選択。
  • ＰＩＣ直接またはＰＩＣ(Serial)とＦＴ８Ｕ２３２ＡＭ
    (FTDI社 http://www.ftdichip.com) を組み合わせてＵＳＢ接続可能。
  • タカチケ－ス(SB95-34C,SB95-57C等)に組込可能。
  • 基板サイズ １３８×８４㎜(うち、半分ユニバーサル)。
  • 生基板価格 ４，２５０円(税抜・送料別)
  • 主要部品実装基板価格 ８，８００円～(税抜・送料別)
    （ＰＩＣ周囲，ＵＳＢ関係部品は実装済み。ＰＩＣ，ケーブルは別売）
  • 各種オプションにより別途お見積もり致します。
  • プログラム開発、応用／新規設計もお受け致します。
  • ブロック構成図
  • シルク/寸法図
  • 回路図，部品表付
    ブロック構成図、シルク/寸法図はＰＤＦファイルです。

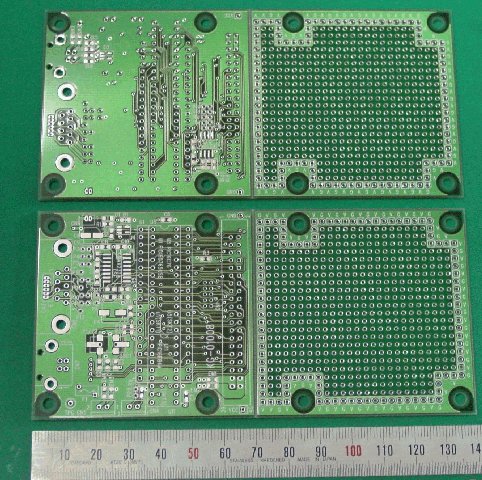

●ＰＩＣ応用ユニバーサル基板１
基板番号：KG-01008
 　 　 【特徴】各種回路の試作評価および組込制御に最適です。
　
  • 18/28/40ｐｉｎ ＰＩＣ（ＤＩＰタイプ）に対応。
  • オプションでＲＳ２３２ＣまたはＵＳＢコネクタを選択。
  • ＣＰＵ及び標準Ｉ/Ｏをパターン化。
    クロック、リセット、ＲＳ２３２Ｃ、ＵＳＢ－Ｉ/Ｆ、モニター用ＬＥＤ、フラッシュメモリ
  • ユニバーサル基板部切り離し容易、２段重ね可能。
  • 基板サイズ １４０×６７．５㎜(うち、半分ユニバーサル)。
  • 生基板価格 ４，２５０円(税抜・送料別)
  • 各種オプションにより別途お見積もり致します。
  • プログラム開発、応用／新規設計もお受け致します。
  • シルク/寸法図
  • 回路図，部品表付
    シルク/寸法図はＰＤＦファイルです。

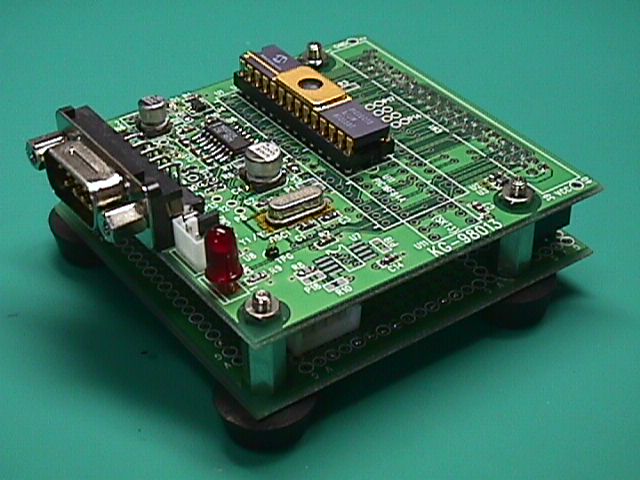

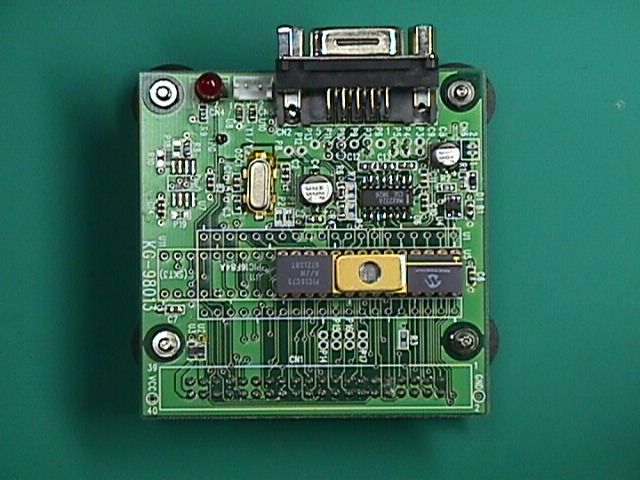

実装例

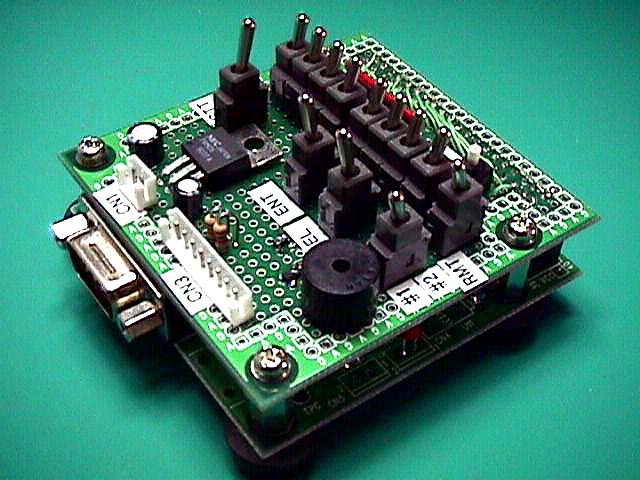

Ｉ2Ｃモニタ ＰＳ/2-Ｉ/Ｆモニタ リモートコントロール操作パネル

ＰＩＣはMicrochip Technology inc.社の登録商標です。
