測定システム仕様
24ビット625KHzサンプリングADC + 超高速TMS320C6713DSP
        データーレコーディング/リアルタイム信号処理システム

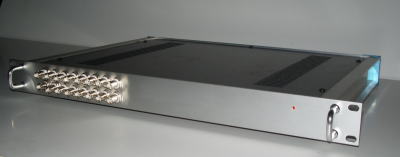

AES6000-DAS16概要





概要

DCから300KHzまでの電圧、音響、振動、歪み信号を24ビット精度で入力し、リアルタイムでの信号処理や内蔵HDDへのレコーディング、USB経由でのPCへのデータ転送などを行います。32chまでの入力拡張、16chのDA出力、全データのアイソレーションや2.5Mspsまでのサンプリングレートのアップグレードなどオプションも豊富です。



AES6000-DAS16仕様

DSP TMS320C6713PYP200
命令サイクル 5nsec/32ビット浮動小数点命令 1600MIPS/1200FLOPS
プログラム/データメモリ
オンチップメモリ
オンボードメモリ
フラッシュメモリ
256Kbyte
1Mbyte
1Mbyte
アナログ入力部
入力インピーダンス
入力形式
入力結合
センサ供給電源
入力チャンネル数
入力レンジ切替
アンチ・エリアシングフィルタ
アイソレーション
1Mオーム
平衡/不平衡
AC結合/DC結合
ICP電源(24V/28V4mA)
8チャンネル(Max32チャンネル)
±0.01V~±10V(10dBステップ)、±50V
アナログフィルタ+ディジタルフィルタ併用
各入力チャンネル個別(オプション)
入力フィルタ (オプション)
H.Pフィルタ
聴感補正フィルタ
off/10Hz/20Hz
off/A特性/C特性
アナログ出力部 (オプション)
出力電圧フルスケール
出力チャンネル数
アイソレーション
+/-10V
Max16チャンネル
出力チャンネル個別(オプション)
ADコンバータ
分解能
サンプリング周波数
24bit
2KHz~625KHz(オプションで2.5Msps)
1KHzステップ(オプションで1Hzステップ)
DAコンバータ (オプション)
分解能
サンプリング周波数
24bit
10KHz~200KHz
1KHzステップ(オプションで1Hzステップ)
レコーディング・ユニット (オプション)
HDDドライブ
250GB
ディジタル入出力 (オプション)
入力チャンネル数
出力チャンネル数
信号レベル
32ビット
32ビット
TTL
通信
RS-232C
USB
JTAG
1チャンネル(オプション)
2.0(High-speed mode)
DSP及びFPGA
一般仕様
寸法
供給電源
使用環境
44(H) x 482(W) x 320(D)mm
12V-2A
周囲温度+0℃~+45℃、湿度20%~80%(但し結露しないこと)

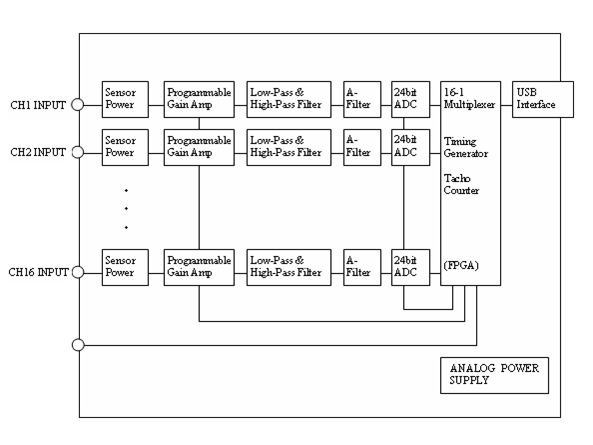

AES6000-DAS16ブロック図







機器組込
PCI-BUS
PEGASUS-PCI
ISA-BUS


総合カタログ・・・ PDF


Get Acrobat Reader










※ここに記載されている仕様、デザインなどは予告なしに変更する場合があります。
