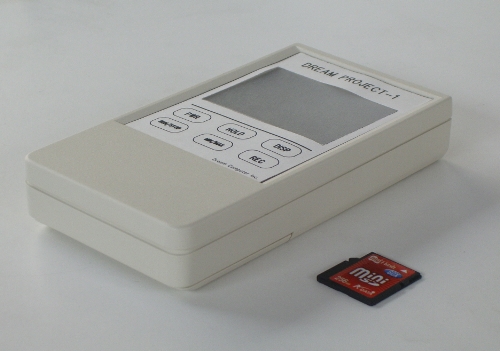

超小型、バッテリー駆動TMS320C6713 + CODEC
　　　　　　　　　　　　　　　　　　　ポータブル計測、信号処理システム
■ AES6000-AIC23　．．．．定価\89,000

内蔵DSPモジュール
■ AES6000-AIC23DSP

概要

1.2Gflopsの浮動小数点DSP、TMS320C6713を使用したバッテリ駆動可能のポータブル･音響、振動、音声用途のリアルタイム信号処理ボードです。24ビット96Kspsのオーディオコーデックが搭載され2ch～4chの入力および出力が可能です。超小型グラフィックLCDによる各種表示も可能です。測定結果をminiSDカードに記録したり、USBコネクタ経由でPCとデータ通信することも可能です。騒音計や振動計といった用途に最適です。

■ AES6000-AIC23仕様

DSP	TMS320C6713PYP200
命令サイクル	5nsec/32ビット浮動小数点命令　1600MIPS/1200FLOPS
プログラム/データメモリ
オンチップメモリオンボードメモリフラッシュメモリ	256Kbyte 1Mbyte 1Mbyte
アナログ入力部
入力電圧フルスケール入力チャンネル数入力ゲインアンチ・エリアシングフィルタ	0.2Vrms ２～４チャンネル 12～-34.5dB. 1.5dBステップディジタル・フィルター
アナログ出力部
出力電圧フルスケール出力チャンネル数出力ゲイン	1Vrms ２～４チャンネル 6～-73dB. 1dBステップ
ADコンバータ
分解能サンプリング周波数	24bit 8KHz～96KHz
DAコンバータ
分解能サンプリング周波数	24bit 8KHz～96KHz
レコーディング・ユニット
miniSDメモリーカード	1枚
LCD
表示寸法	128(H) x 64(V) ピクセル 52(H) x 33.5(D)ｍｍ
バッテリー
単3ニッケル水素電池連続動作時間	2本約4時間
通信
USB2.0 JTAG	USBストレージクラス対応 DSP及びFPGA
一般仕様
寸法使用環境	65(W) x 22(H) x 120(D)ｍｍ周囲温度+0℃～+45℃、湿度20%～80%（但し結露しないこと）

定価\89,000円（税込み）

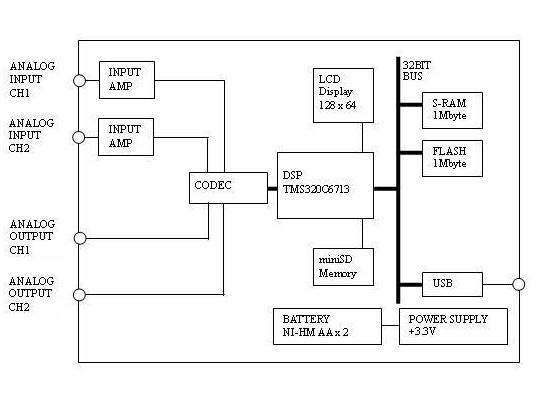

■ AES6000-AIC23ブロック図

※ここに記載されている仕様、デザインなどは予告なしに変更する場合があります。
