AES6000-AD32

スタンドアローン　仕様

超高速TMS320C6701+ 32chAD/DA
■ AES6000-AD32概要

概要

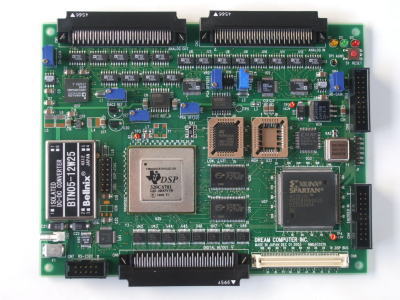

32chのアナログ入力と32chのアナログ出力が可能なDSPボードです。1Gflopsの浮動小数点DSP使用で、電圧、音響、振動、歪み信号等のリアルタイム処理に最適です。大容量FPGAが搭載されていますので、パルスエンコーダー、波形発生など様々な機能を組み込むことでさらにアプリケーションを拡張することができます。PCとのインターフェースは標準でRS-232Cが使用できます。

■ AES6000-AD32仕様

DSP	TMS320C6701GJC150
命令サイクル	6.7nsec/32ビット浮動小数点命令　1GFLOPS/150MHｚ
プログラム/データメモリ
オンチップメモリオンボードメモリフラッシュメモリ	1Mbit 1Mbyte 1Mbyte
アナログ入力部
入力電圧フルスケール入力チャンネル数入力ゲイン切替アンチ・エリアシングフィルタサンプリング周波数	+/-10V 32チャンネル x1、x２、x５、x10 1次ローパス。カットオフ周波数1.6KHz 1KHz、2KHz、5KHz、10KHz
アナログ出力部
出力電圧フルスケール出力チャンネル数サンプリング周波数	+/-10V 36チャンネル 1KHz、2KHz、5KHz、10KHz
ADコンバータ
分解能最大サンプリング周波数	16bit 320KHz
DAコンバータ
分解能最大サンプリング周波数	14bit 320KHz
パルス・エンコーダ
入力チャンネル数分解能信号レベル逓倍機能	４チャンネル 16ビットＴＴＬ 4逓倍
ディジタル入出力
入力チャンネル数出力チャンネル数信号レベル	32ビット 32ビット TTL
通信
RS-232C JTAG	１チャンネル DSP及びFPGA
一般仕様
寸法供給電源使用環境	132　X 　170ｍｍ５V-２A 周囲温度+0℃～+45℃、湿度20%～80%（但し結露しないこと）

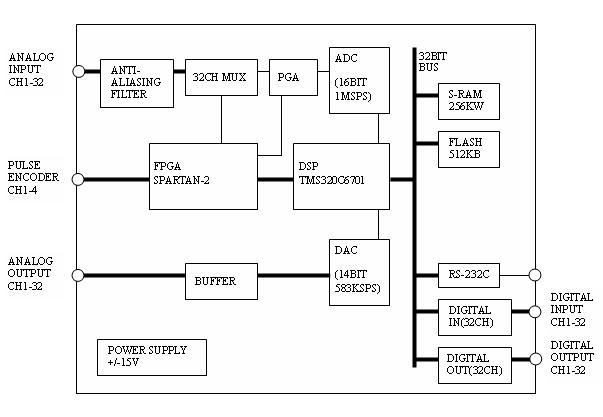

■ AES6000-AD32ブロック図

	機器組込
	ＰＣＩ－ＢＵＳ
	・ PEGASUS-PCI
	ＩＳＡ－ＢＵＳ

総合カタログ・・・

※ここに記載されている仕様、デザインなどは予告なしに変更する場合があります。
