弁慶ワークス株式会社様 『草刈刃』

農作業用の草刈器の刃を独自に制作して、販売したいというご依頼を受け、
その中の、樹脂部品の設計・制作を請け負いました。

なおこのページに載せている写真は、
お客様をはじめ関係系各社の許可をいただいて掲載しています。

1.打合せ

今回はお客様の方で手書きの図面を用意していただきました。
この図面を基に、金型に最適な形状を決めていきます。
また、数量が2,3個の場合でしたら、金型以外の方法をご提案させていただきます。

今回は、初回生産数 5,000個
ということで、金型を製作することになりました。

また、ハードな状況下で使用されるため、
使用する樹脂は、耐候性のPC(ポリカーボネイト)を選択しました。
* PCとは、非常に硬い樹脂で、ヘルメットなどに使われている材質です。

お客様から提案された図面では、
製品の厚さが4mmでしたが、3mmでも十分な強度が出せると判断し、
肉厚を4mmから3mmに変更しました。
肉厚を薄くしたことにより、樹脂の使用量を減らすことができました。

また、金型に必要となる
抜き勾配、角Rも提案させていただきました。

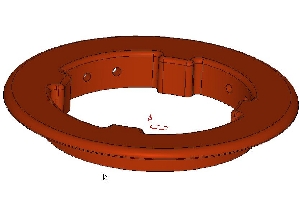

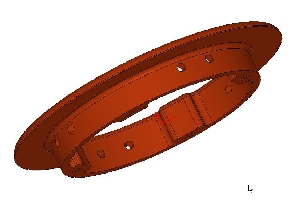

2.データ化から承認まで

打合せの内容に基づいて製品データを制作いたします。

完成した製品データをご確認いただき、
必要に応じて修正を加えます。

お客様からの承認後、制作に取り掛かります。


3.金型の設計

必要に応じて、試作品を作成することも可能ですが、
今回は試作品はいらないということでしたので、
いきなり量産向けの金型を製作することになりました。

作成した製品データをもとに、
金型図面を作成したします。

今回は、2次元と3次元の両方で作図しました。

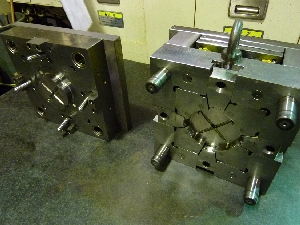

4.金型の製作

弊社は、設計屋ですので、
金型をはじめ各種の製作においては、
信頼できるパートナー企業と連携を結んでいます。

今回製作に協力いただいたのは、株式会社ミヨシさん
樹脂製品の試作・金型製作・成型までこなせる頼もしい存在です。



なお、金型製作期間中に、
製品形状を修正したいという要望がありましたら、
まずは言ってみてください、
状況次第でどのような対応ができるか検討いたします。
(状況によっては対応が困難な場合もありますのでご了承願います)

今回の場合、覗き穴を追加したいとの追加要望がありました。

設計段階でおっしゃっていただいたので、
問題なく対応することができました。

5.ファーストトライから製品確認

金型完成後、
在庫のあった材料で、トライ成型をいたしました。

そのトライ成型品をお客様にご確認いただき、
量産へ向けての承認をいただきました。

6.量産成型から納品

量産用の樹脂を用いて、
規定数量を成型、納品させていただきました。
