ＵＳＢ（フット）スイッチ／ペダル／ＵＳＢスイッチＢＯＸ／ＲＳ２３２Ｃスイッチ


＜＜業務用として使い易く、製品寿命・保守期間が長い製品をご提案＞＞
※　色・形・接続方法を選べ、手・足で制御／業務用ＵＳＢスイッチ・アダプタ受注生産販売

★　／ＫＭは専用ドライバ不要で、即使える状態で出荷(詳しくはお問合せを) ★
注、キーの再割付には下記便利ツール①をダウンロードして下さい(下記、特長欄参照)。
注、従来からの／Ｋ および ／Ｍは再割付不可（センドバック対応）。

（Ａ）組込型スイッチ ※組込型パンフレット（例）　　←クリック

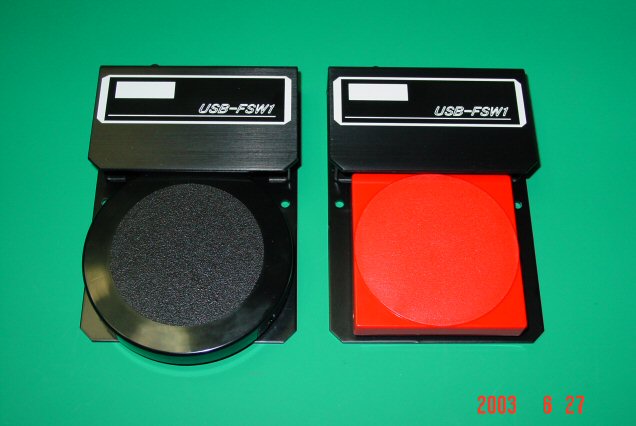

(A1)組込型１連：
　　堅牢、機能重視(長寿命)

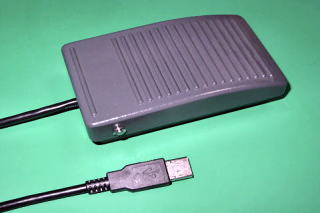

型番：USB-FSW1（VG-S3）/KM
型番：USB-FSW1（VG-S3）/VC

注､/KM or/VCは何れかを選択、動作モード指定
注、ＵＳＢケーブル直結（３ｍ）
注､オジデン社製アルミ合金ダイカスト
　内蔵ＳＷ機械的寿命：１０００万回以上
　電気的寿命：１00万回以上

注､納期１週間～
※､見積依頼用紙（EXCEL版）　　←クリック
(例)画像キャプチャｰ対応ＵＳＢフットスイッチ
★人気商品①
 (A2)組込型１連（外部入力付）：
　　堅牢、機能重視(長寿命)

型番：USB-FSW1（VG-S3）+CN1or2 /KM
型番：USB-FSW1（VG-S3）+CN1or2 /VC

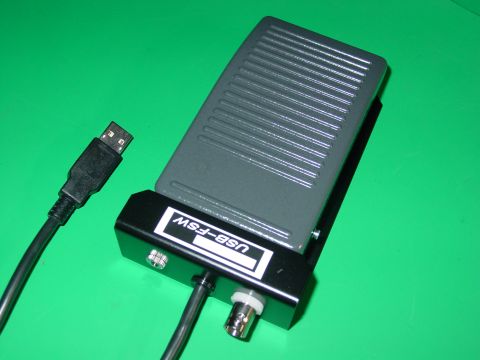

注､＋CN(外部)はBNC or φ3.5ミニジャック等オプション
注､/KM or/VCは何れかを選択、動作モード指定
注、ＵＳＢケーブル直結（３ｍ）
注､オジデン社製アルミ合金ダイカスト
　内蔵ＳＷ機械的寿命：１０００万回以上
　電気的寿命：１00万回以上

注､受注生産
※､見積依頼用紙（EXCEL版）　　←クリック

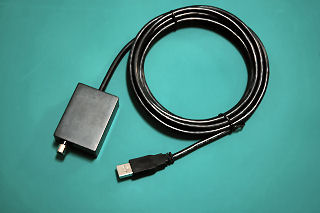

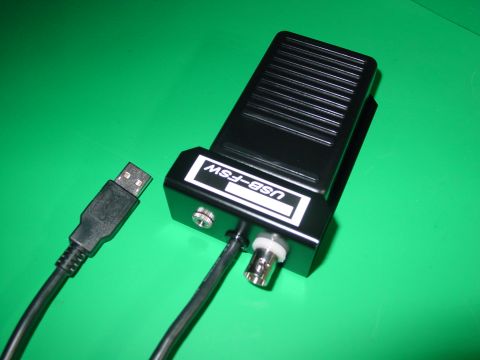

応用例：（A1）組込型１連にBNCまたはφ3.5追加

(A3)組込型２連（外部入力対応可）：
　　堅牢、機能重視(長寿命)

型番：USB-FSW2（VG-S3）/KM
型番：USB-FSW2（VG-S3）/VC

注､/KM or/VCは何れかを選択、動作モード指定
注、ＵＳＢケーブル直結（３ｍ）
注､オジデン社製アルミ合金ダイカスト
　内蔵ＳＷ機械的寿命：１０００万回以上
　電気的寿命：１00万回以上

注､納期２週間～
※､見積依頼用紙（EXCEL版）　　←クリック
(例)画像キャプチャｰ対応ＵＳＢフットスイッチ
★人気商品②

(A4)組込型３連（外部入力対応可）：
　　堅牢、機能重視(長寿命)

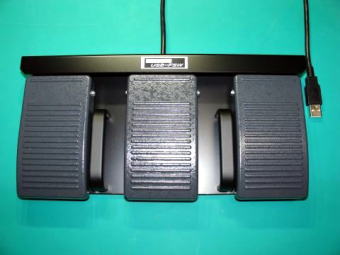

型番：USB-FSW3（VG-S3）/KM
型番：USB-FSW3（VG-S3）/VC

注､/KM or/VCは何れかを選択、動作モード指定
注、ＵＳＢケーブル直結（３ｍ）
注､オジデン社製アルミ合金ダイカスト
　内蔵ＳＷ機械的寿命：１０００万回以上
　電気的寿命：１00万回以上

注､受注生産
※､見積依頼用紙（EXCEL版）　　←クリック

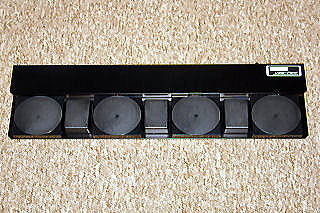

(A5)組込型４連（外部入力対応可）：
　　堅牢、機能重視(長寿命)

型番：USB-FSW4（VG-S3）/KM
型番：USB-FSW4（VG-S3）/VC

注､/KM or/VCは何れかを選択、動作モード指定
注、ＵＳＢケーブル直結（３ｍ）
注､オジデン社製アルミ合金ダイカスト
　内蔵ＳＷ機械的寿命：１０００万回以上
　電気的寿命：１00万回以上

注､受注生産
※､見積依頼用紙（EXCEL版）　　←クリック
注、５連以上は別途対応

(A6)組込型１連：
　　コンパクト・安価､樹脂製（長寿命）

型番：USB-FSW1（VG-S5色）/KM

注､色指定：黒 (または 赤，緑)
注､/KM の動作モード指定
注、ＵＳＢケーブル直結（３ｍ）
注、オジデン社製ＡＢＳ樹脂
　内蔵ＳＷ機械的寿命：１０００万回以上
　電気的寿命：１00万回以上

注､納期１週間（黒色以外は受注生産）
※､見積依頼用紙（EXCEL版）　　←クリック
★人気商品③
 (A7)組込型１連（外部入力付）：
　　コンパクト・安価､樹脂製（長寿命）

型番：USB-FSW1（VG-S5色）+CN1or2/KM

注､＋CN(外部)はBNC or φ3.5ミニジャック等オプション
注､色指定：赤･黒･緑 [標準：黒]
注､/KM の動作モード指定
注、ＵＳＢケーブル直結（３ｍ）
注、オジデン社製ＡＢＳ樹脂、アルミベース板
　内蔵ＳＷ機械的寿命：１０００万回以上
　電気的寿命：１00万回以上

注､受注生産
※､見積依頼用紙（EXCEL版）　　←クリック

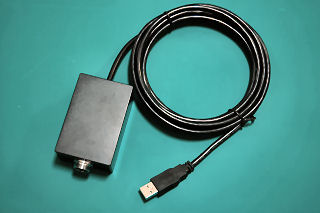

応用例：（A6）組込型１連にBNCまたはφ3.5追加
(A8)組込型２連（外部入力対応可）：
　　コンパクト・安価､樹脂製（長寿命）

型番：USB-FSW2（VG-S5色色）/KM

注､色指定：赤･黒･緑 [標準：赤･黒]
注､/KM　の動作モード指定
注、ＵＳＢケーブル直結（３ｍ）
注、オジデン社製ＡＢＳ樹脂、アルミベース板
　内蔵ＳＷ機械的寿命：１０００万回以上
　電気的寿命：１00万回以上

注､受注生産
※､見積依頼用紙（EXCEL版）　　←クリック
(A9)組込型３連（外部入力対応可）：
　　コンパクト・安価､樹脂製（長寿命）

型番：USB-FSW3（VG-S5色色色）/KM

注､色指定：赤･黒･緑 [標準：黒]
注､/KM の動作モード指定
注、ＵＳＢケーブル直結（３ｍ）
注、オジデン社製ＡＢＳ樹脂製、アルミベース板
　内蔵ＳＷ機械的寿命：１０００万回以上
　電気的寿命：１00万回以上

注､受注生産
※､見積依頼用紙（EXCEL版）　　←クリック
(A10)組込型４連（外部入力対応可）：
　　コンパクト・安価､樹脂製（長寿命）

型番：USB-FSW4（VG-S5色色色色）/KM

注､色指定：赤･黒･緑 [標準：黒]
注､/KM の動作モード指定
注、ＵＳＢケーブル直結（３ｍ）
注、オジデン社製ＡＢＳ樹脂製、アルミベース板
　内蔵ＳＷ機械的寿命：１０００万回以上
　電気的寿命：１00万回以上

注､受注生産
※､見積依頼用紙（EXCEL版）　　←クリック

注、５連以上は別途対応

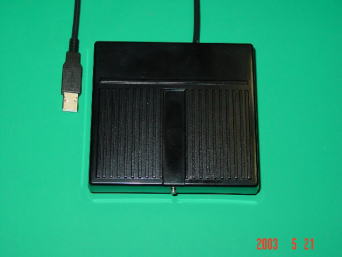

(A11)組込型２連：
　　ユニーク・安価､樹脂製（保守品）

型番：USB-FSW2（TVG-FS2）/KM
型番：USB-FSW2（TVG-FS2）/VC

注､/KM or/VCは何れかを選択、動作モード指定
注、ＵＳＢケーブル直結（３ｍ）
注、オジデン社製ＡＢＳ樹脂
　内蔵ＳＷ機械的寿命：１０００万回以上
　電気的寿命：１00万回以上

注､受注生産（保守品）
※､見積依頼用紙（EXCEL版）　　←クリック

(A12)組込型２連：
　　シュトイテ社製フットスイッチ（保守品）

型番：USB-FSW2（KF2）/KM
型番：USB-FSW2（KF2）/VC

注､/KM or/Cは何れかを選択、動作モード指定
注、ＵＳＢケーブル直結（３ｍ）
注、シュトイテ社製グラスファイバー製
　　機械的寿命：１００万回以上

注､受注生産（保守品）
※､見積依頼用紙（EXCEL版）　　←クリック
防滴対応：ＩＰ６５(保守品)

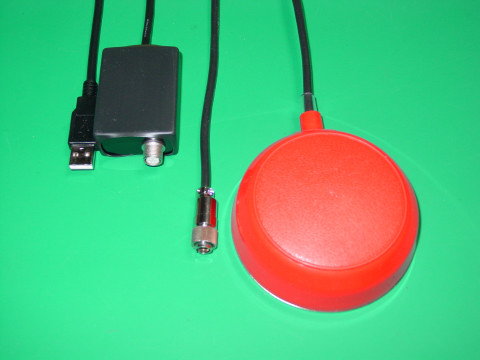

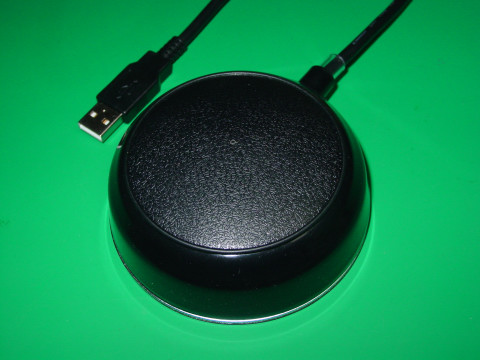

 (A13)組込型１連：

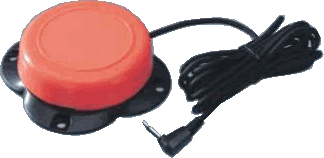

　　手操作用 プッシュスイッチ(長寿命)

型番：USB-FSW1（VG-SP色）/KM

注､/KM 、動作モード指定
注、ＵＳＢケーブル直結（３ｍ）
注､色指定：黒 (または 赤，緑，青，黄)
注､サイズ：φ90,H30、　　使用周辺温度：-5℃～+45℃
注、オジデン社製ビニール樹脂(寿命50万回以上)
　内蔵ＳＷ機械的寿命：１０００万回以上
　電気的寿命：１00万回以上
注､納期１週間～
※､見積依頼用紙（EXCEL版）　　←クリック

※プッシュＳＷは応用型(D1-2)も有ります
★ＴＶ早押しクイズ番組で採用
 (A14)組込型ｎ連：　　　　　　　　　　★ＮEW

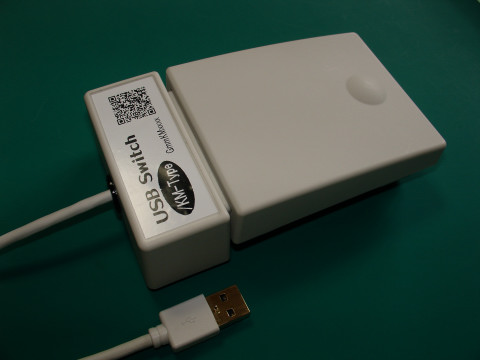

　　シンプルで控え目な白基調外観(GOOD DESIGN)

型番：USB-FSWｎ（VG5-GS）/KM　　ｎ＝１～６

注､/KM 、動作モード指定
注、ＵＳＢケーブル直結（白色３ｍ）
注､色：白 (パントーンクールグレイ)
注､オジデン社製ＰＢＴ樹脂
　耐久性：１00万回以上
　保護構造：内部ＳＷのみ(IP28相当)
　複数連：ジョイントA,B,C指定

注､受注生産
※､見積依頼用紙（EXCEL版）　　←クリック
★弊社唯一の白基調スイッチ
（Ｂ）一体型スイッチ ※一体型パンフレット（例）　　←クリック
(B1)一体型１連：
　　薄型･ソフトタッチ(手操作可)､色指定､多用途

型番：USB-FSW1■色/KM　　（写真右）
型番：USB-FSW1■色/VC　　（写真右）
型番：USB-FSW1●色/KM　　（写真左）
型番：USB-FSW1●色/VC　　（写真左）

注､■色指定：黒･赤･白 [標準：黒]
注､●色指定：黒･赤･白･黄･緑 [標準：黒]
注､/KM or/VCは何れかを選択、動作モード指定
注､ＵＳＢケーブル分離タイプ（３ｍ添付）
注、オジデン社製樹脂、アルミベース板
　内蔵ＳＷ機械的寿命：1000万回以上
　　　　　　 電気的寿命：　20万回以上

注､受注生産
※､見積依頼用紙（EXCEL版）　　←クリック
★人気商品④

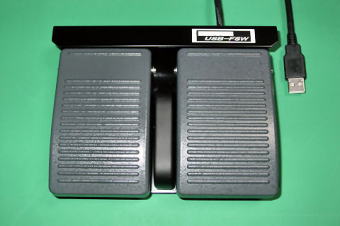

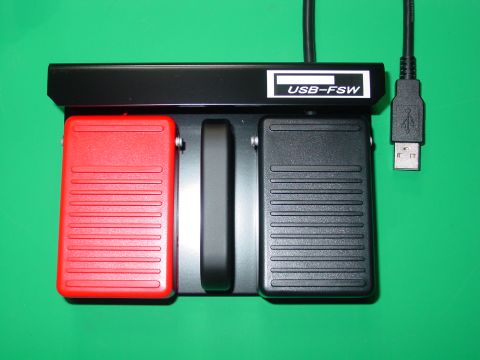

(B2)一体型２連：
　　薄型ソフトタッチ(手操作可)､色指定､多用途

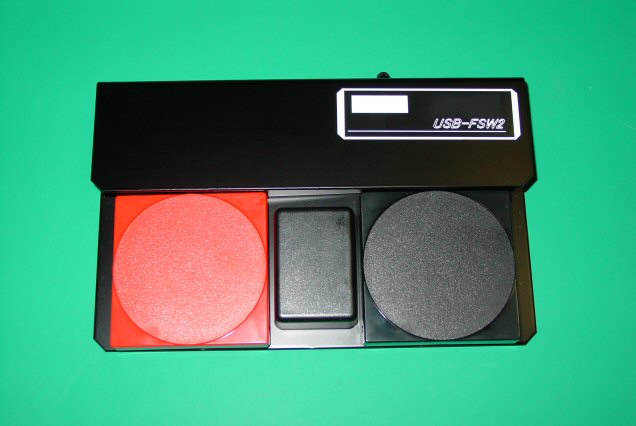

型番：USB-FSW2■色色/KM 　（写真）
型番：USB-FSW2■色色/VC 　（写真）
型番：USB-FSW2●色色/KM
型番：USB-FSW2●色色/VC

注､■色指定：黒･赤･白 [標準：赤･黒]
注､●色指定：黒･赤･白･黄･緑 [標準：赤･黒]
注､/KM or/VCは何れかを選択、動作モード指定
注、ＵＳＢケーブル分離タイプ（３ｍ添付）
注､楽々踏台：■[角形]のみ(写真中央)
注、オジデン社製樹脂、アルミベース板
　内蔵ＳＷ機械的寿命：1000万回以上
　　　　　　 電気的寿命：　20万回以上

注､受注生産
※､見積依頼用紙（EXCEL版）　　←クリック
(例)画像キャプチャｰ対応ＵＳＢフットスイッチ
★人気商品⑤
(B3)一体型２連（外部入力付）：
　　薄型ソフトタッチ(手操作可)､色指定､多用途

型番：USB-FSW2■色色＋BNC1 /KM
型番：USB-FSW2■色色＋BNC1 /VC
型番：USB-FSW2●色色＋BNC1 /KM
型番：USB-FSW2●色色＋BNC1 /VC

型番：USB-FSW2■色色＋BNC2 /KM　（写真）
型番：USB-FSW2■色色＋BNC2 /VC　（写真）
型番：USB-FSW2●色色＋BNC2 /KM
型番：USB-FSW2●色色＋BNC2 /VC

注､■色指定：黒･赤･白 [標準：赤･黒]
注､●色指定：黒･赤･白･黄･緑 [標準：赤･黒]
注､/KM or/VCは何れかを選択、動作モード指定
注、ＵＳＢケーブル分離タイプ（３ｍ添付）
注､楽々踏台：■[角形]のみ(写真中央)
注、オジデン社製樹脂、アルミベース板
　内蔵ＳＷ機械的寿命：1000万回以上
　　　　　　 電気的寿命：　20万回以上

注､受注生産
※､見積依頼用紙（EXCEL版）　　←クリック
(例)画像キャプチャｰ対応ＵＳＢフットスイッチ

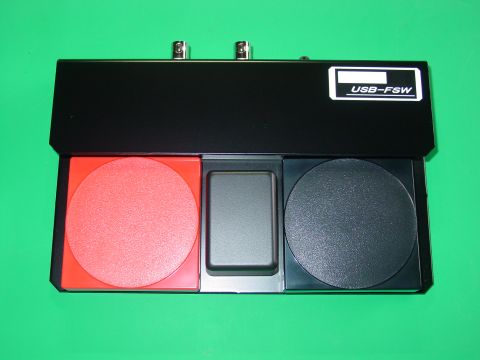

応用例：（B2）一体型２連にBNC２個追加
(B4)一体型３連：
　　薄型ソフトタッチ(手操作可)､色指定､多用途

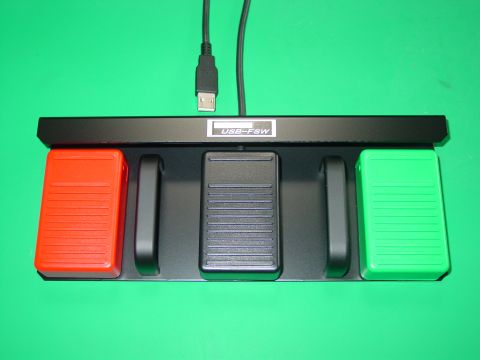

型番：USB-FSW3■色色色/KM　（写真）
型番：USB-FSW3■色色色/VC　（写真）
型番：USB-FSW3●色色色/KM
型番：USB-FSW3●色色色/VC

注､■色指定：黒･赤･白
注､●色指定：黒･赤･白･黄･緑
注､/KM or/VCは何れかを選択、動作モード指定
注､ＵＳＢケーブル分離タイプ（３ｍ添付）
注､楽々踏台：■[角形]のみ(写真スイッチ間)
注、オジデン社製樹脂、アルミベース板
　内蔵ＳＷ機械的寿命：1000万回以上
　　　　　　　電気的寿命：　20万回以上
注､受注生産
※､見積依頼用紙（EXCEL版）　　←クリック

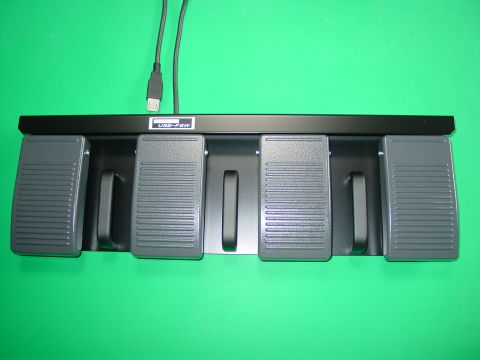

(B5)一体型４連：
　　薄型ソフトタッチ(手操作可)､色指定､多用途

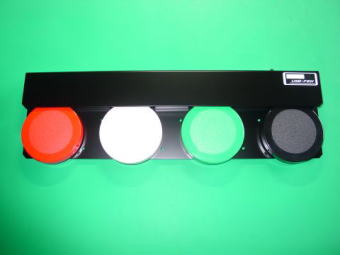

型番：USB-FSW４■色色色色/KM 　 （写真上）
型番：USB-FSW４■色色色色/VC 　 （写真上）
型番：USB-FSW４●色色色色/KM 　 （写真下）
型番：USB-FSW４●色色色色/VC 　 （写真下）

注､■色指定：黒･赤･白
注､●色指定：黒･赤･白･黄･緑
注､/KM or/VCは何れかを選択、動作モード指定
注､ＵＳＢケーブル分離タイプ（３ｍ添付）
注､楽々踏台：■[角形]のみ(写真スイッチ間)
注、オジデン社製樹脂、アルミベース板
　内蔵ＳＷ機械的寿命：1000万回以上
　　　　　　　電気的寿命：　20万回以上

注､受注生産
※､見積依頼用紙（EXCEL版）　　←クリック


注、５連以上は組込型のみ対応可

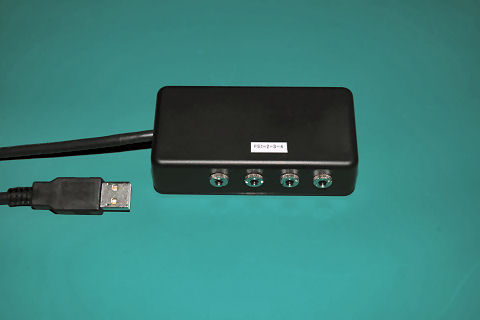

(Ｃ,Ｓ)中継型スイッチおよび例 　n連=1～8標準対応､9連以上別途対応
　【n連=1(x１)の場合は記述省略します。】

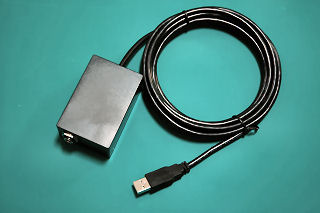

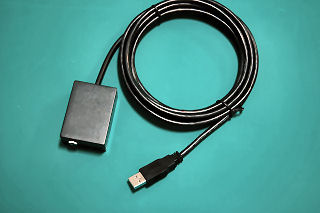

(C1)中継型：ＳＷ選択自由
型番：
　USB-JOI（φ3.5モノ・ジャック×ｎ）/KM
　USB-JOI（φ3.5モノ・ジャック×ｎ）/VC

注､/KM or/VCは何れかを選択、動作モード指定
注、/KM中継ＢＯＸ　：W35xH20xD50～
注、/VC中継ＢＯＸ　：W40xH20xD55～
注、φ2.5モノ・ジャック：別途対応可
注、φ3.5ステレオ・タイプ：別途対応可(通常不要)
注、ＢＮＣジャック・タイプ：別途対応可
注、ＵＳＢケーブル直結（３ｍ）

注､納期１週間～

通常はａ接点(NO接点)対応、
　　　　　　b接点(NC接点)は別途対応
対応例、DS黒(KG社製), たっちぴこ(国際電業製),
　　　　　SG-H2(オジデン製)等　下記セット品参照

※､見積依頼用紙（EXCEL版）　　←クリック

応用例：×２連　　　　　応用例：×４連

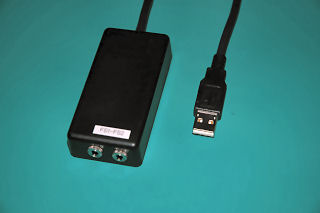

(C2)中継型：ＳＷ選択自由

型番：
　USB-JOI（φ6.3モノ・ジャック×ｎ）/KM
　USB-JOI（φ6.3モノ・ジャック×ｎ）/VC

注､/KM or/VCは何れかを選択、動作モード指定
注、中継ＢＯＸ：W50xH28xD70～
注、ステレオ・タイプ：別途対応可(通常不要)
注、ＵＳＢケーブル直結（３ｍ）

注､納期１週間～

通常はａ接点(NO接点)対応、
　　　　　　b接点(NC接点)は別途対応
対応例、PS-1(KORG),(FC5(YAMAHA),DP-2(Roland))等

※､見積依頼用紙（EXCEL版）　　←クリック

(C3)中継型：ＳＷ選択自由

型番：
　USB-JOI（RCAジャック×ｎ）/KM
　USB-JOI（RCAジャック×ｎ）/VC

注､/KM or/VCは何れかを選択、動作モード指定
注、/KM中継ＢＯＸ　：W35xH20xD50～
注、/VC中継ＢＯＸ　：W40xH20xD55～
注、ＵＳＢケーブル直結（３ｍ）

注､納期１週間～

通常はａ接点(NO接点)対応、
　　　　b接点(NC接点)は別途対応対

※､見積依頼用紙（EXCEL版）　　←クリック
(C4)中継型：ＳＷ選択自由,ネジ式

型番：
　USB-JOI(R03-R2F×ｎ)/KM
　USB-JOI(R03-R2F×ｎ)/VC

注､/KM or/Cは何れかを選択、動作モード指定
注、/KM中継ＢＯＸ　：W35xH20xD50～
注、/VC中継ＢＯＸ　：W40xH20xD55～
注、ＵＳＢケーブル直結（３ｍ）

注､納期１週間～

通常はａ接点(NO接点)対応、
　　　　b接点(NC接点)は別途対応対

※､見積依頼用紙（EXCEL版）　　←クリック
(C5)中継型：ＳＷ選択自由,ワンタッチ式

型番：
　USB-JOI(HR10G-7R-4S×ｎ)/KM
　USB-JOI(HR10G-7R-4S×ｎ)/VC

注､/KM or/VCは何れかを選択、動作モード指定
注、/KM中継ＢＯＸ　：W35xH20xD50～
注、/VC中継ＢＯＸ　：W40xH20xD55～
注、ＵＳＢケーブル直結（３ｍ）

注､納期１週間～

通常はａ接点(NO接点)対応、
　　　　b接点(NC接点)は別途対応対

※､見積依頼用紙（EXCEL版）　　←クリック

(C6)中継型：ＳＷ選択自由,ネジ式

型番：
　USB-JOI（PLT-164-R-R×ｎ）/KM
　USB-JOI（PLT-164-R-R×ｎ）/VC

注、/KM or/VCは何れかを選択、動作モード指定
注、中継ＢＯＸ：W50xH40xD70～
注、ＵＳＢケーブル直結（３ｍ）
注、延長ケーブル（別途対応可）

注、納期１週間～

通常はａ接点(NO接点)対応、
　　　　b接点(NC接点)は別途対応対

※､見積依頼用紙（EXCEL版）　　←クリック
(C7)中継型：
　　信号線をワンタッチ接続（２連）

型番：
　USB-JOI(ワンタッチ接続端子)/KM
　USB-JOI(ワンタッチ接続端子)/VC

（通常はａ接点(NO接点)対応、
　　　　　　b接点(NC接点)他は別途対応）
注､/KM or/VCは何れかを選択、動作モード指定
注、中継ＢＯＸ(ケース部)：W50xH28xD70～
注、ＵＳＢケーブル直結（３ｍ）

注､納期１週間～
※､見積依頼用紙（EXCEL版）　　←クリック
(C8)中継型：
　　ネジ式ターミナル接続

型番：

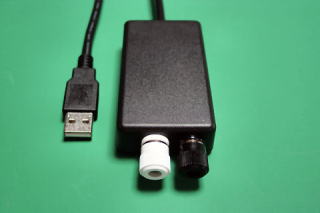

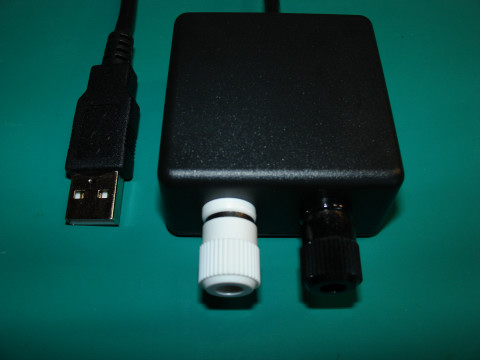

　USB-JOI(ターミナルTM-052×ｎ)/KM
　USB-JOI(ターミナルTM-052×ｎ)/VC

（通常はａ接点(NO接点)対応、白：信号、黒：GND
　　　　　　b接点(NC接点)他は別途対応）
注､/KM or/VCは何れかを選択、動作モード指定
注、/KM中継ＢＯＸ　：W50xH25xD50～(写真上)
注、/VC中継ＢＯＸ　：W40xH20xD80～(写真下)
注、ＵＳＢケーブル直結（３ｍ）

注､納期１週間～
※､見積依頼用紙（EXCEL版）　　←クリック

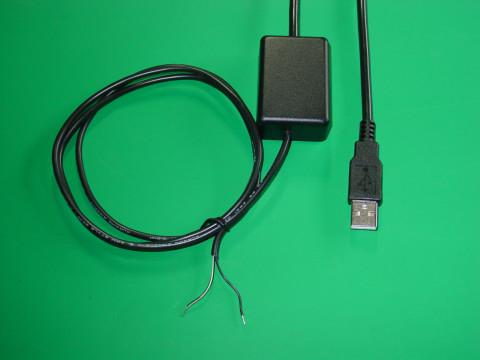

 (C9)中継型：
　　２芯ケーブル直結

型番：
　USB-JOI(２芯１ｍケーブル直結×ｎ)/KM
　USB-JOI(２芯１ｍケーブル直結×ｎ)/VC

（通常はａ接点(NO接点)対応、
　　　　　　b接点(NC接点)他は別途対応）
注､/KM or/VCは何れかを選択、動作モード指定
注、/KM中継ＢＯＸ　：W35xH20xD50～
注、/VC中継ＢＯＸ　：W40xH20xD55～
注、ＵＳＢケーブル直結（３ｍ）

注､納期１週間～
※､見積依頼用紙（EXCEL版）　　←クリック

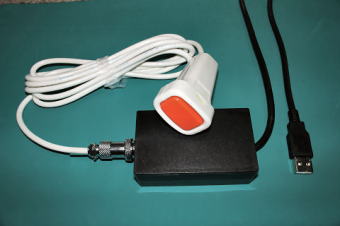

(S1)中継型 (セット品)：
　　手元スイッチでシャッター感覚

型番：
　USB-JOI（＋WTF4409W×ｎ）/KM
　USB-JOI（＋WTF4409W×ｎ）/VC

注､WTF4409W (Pana製にぎり釦スイッチ)付
注､/KM or/VCは何れかを選択、動作モード指定
注、中継ＢＯＸ：W50xH40xD70～
注、ＵＳＢケーブル直結（３ｍ）
注、SW側ケーブル（２ｍ）、延長時別途対応可

注､受注生産
※､見積依頼用紙（EXCEL版）　　←クリック
(S2-1,2,3,4)中継型 (セット品)：
　　手操作による入力支援

(S2-1)
型番：
　USB-JOI（φ3.5＋DS色×ｎ）/KM　　セット品(ＫＧ社製)
　USB-JOI（φ3.5＋DS色×ｎ）/VC　　セット品(ＫＧ社製)

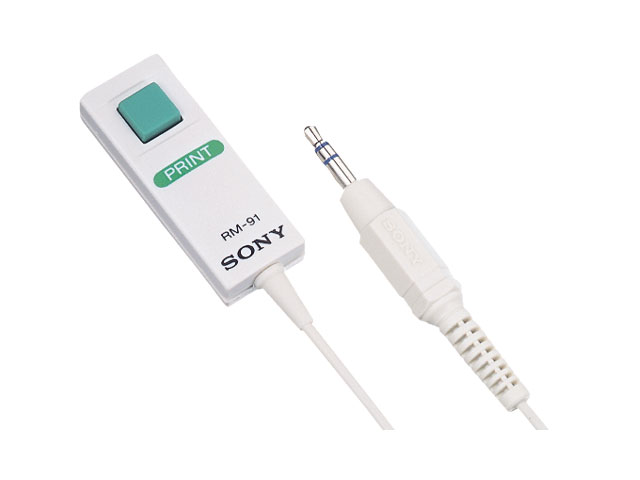

　USB-JOI（φ3.5＋RM-91×ｎ）/KM　RM-91製造中止'18/11～
　USB-JOI（φ3.5＋RM-91×ｎ）/VC　RM-91製造中止'18/11～

　注､DS色　(KG社製リモートスイッチ)付
　　　　SW側ケーブル：２．５ｍ(／５．０ｍ)
　　単体型番：JOI(DS)[色,φ3.5=2.5m]
　　DS色指定：黒/赤/白

(S2-2)
型番：
　USB-JOI（φ3.5＋たっちぴこ色 ×ｎ）/KM
　USB-JOI（φ3.5＋たっちぴこ色 ×ｎ）/VC

　注､たっちぴこ色 (国際電業SPS-1)付
　　　　SW側ケーブル：２ｍ、日常生活防水(IP23)
　　色指定：青･赤･黄･緑

(S2-3)
型番：

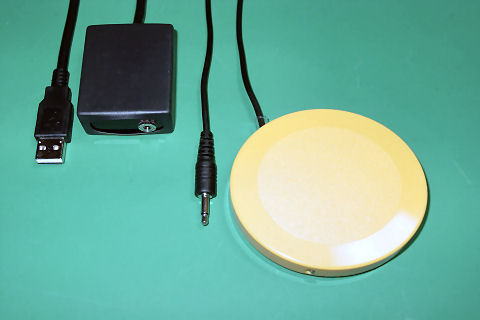

　USB-JOI（φ3.5＋SG-H2色 ×ｎ）/KM
　USB-JOI（φ3.5＋SG-H2色 ×ｎ）/VC

　注､SG-H2色　(オジデン社製)付
　　　　SW側ケーブル：２．５ｍ(／５．０ｍ)
　　色指定：黒･赤･黄･緑･白

(S2-4)
型番：
　USB-JOI（R03-R2F＋VG-SP色 ×ｎ）/KM
　USB-JOI（R03-R2F＋VG-SP色 ×ｎ）/VC

　注､VG-SP色　(オジデン製)付
　　　　SW側ケーブル：２．５ｍ～
　　色指定：黒･赤･黄･緑･青
　　※R03コネクタ入荷待ち 2022/02/08調

(共通)
注､/KM or/VCは何れかを選択、動作モード指定
注、/KM中継ＢＯＸ　：W35xH20xD50～
注、/VC中継ＢＯＸ　：W40xH20xD55～
注、ＵＳＢケーブル直結（３ｍ）

注､受注生産
※､見積依頼用紙（EXCEL版）　　←クリック
 (S2-1)
＋
USB-JOI（φ3.5＋DS色×ｎ連）/KM or/VC

(S2-2)
＋
USB-JOI（φ3.5＋たっちぴこ色 ×ｎ連）/KM or/VC

(S2-3)

USB-JOI（φ3.5＋SG-H2色 ×ｎ連）/KM or/VC

(S2-4)

USB-JOI（R03-R2F＋VG-SP色 ×ｎ連）/KM or/VC
(S3-1,2)中継型 (セット品)：
　　スイッチ部がステンレス製
(S3-1)
型番： 　　　　　　　　　　　　　　　　　　　　　　＊前ヒンジ
　USB-JOI（＋VG5-S6×ｎ）/KM
　USB-JOI（＋VG5-S6×ｎ）/VC
(S3-2)
型番： 　　　　　　　　　　　　　　　　　　　　　　＊後ヒンジ
　USB-JOI（＋VG5-M6×ｎ）/KM
　USB-JOI（＋VG5-M6×ｎ）/VC

注､ＳＷ部オジデン社製(ステンレス製)付
注､/KM or/VCは何れかを選択、動作モード指定
注、中継ＢＯＸ：W50xH30xD75～
注、ＵＳＢケーブル直結（３ｍ）
注、ＳＷ側ケーブル（２ｍ～）：延長時別途対応可

注､受注生産
※､見積依頼用紙（EXCEL版）　　←クリック
★防滴対応：ＩＰ６７ (スイッチ部)
(S4)中継型 (セット品) ：
　　高信頼性・丸洗い可

型番：

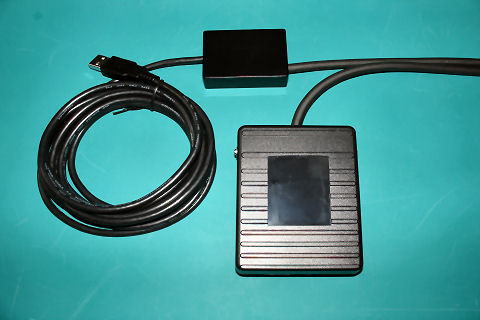

　USB-JOI（＋R-S7×ｎ）/KM
　USB-JOI（＋R-S7×ｎ）/VC

注、ＳＷ部オジデン社製(防浸形フットスイッチ)付
注､/KM or/VCは何れかを選択、動作モード指定
注、中継ＢＯＸ：W50xH30xD75～
注、ＵＳＢケーブル直結（３ｍ）
注、ＳＷ側ケーブル（３ｍのみ）

注､受注生産
※､見積依頼用紙（EXCEL版）　　←クリック
★防浸対応：ＩＰＸ８ (スイッチ部)
（Ｄ）応用型スイッチ例 作業効率アップに最適 　★下記以外も別途対応
手操作スイッチＢＯＸ (A3型(縦長タイプ))
(D1-1) 色指定数が豊富　注、スイッチ部小
型番：USB-SWBOX1 (A3色) /VC

注､/VCのみ
注､ＵＳＢケーブル直結（３ｍ）
注､ＢＯＸサイズ：W45xH25xD90(縦長タイプ)
注､SW色指定：黒･赤･黄･LG･DG･緑･青 [標準色:黒]
注､ｎ=２連以上別途対応（下記D2-2～参照）

注､受注生産
※､見積依頼用紙（EXCEL版）　　←クリック
USB-SWBOX1 (A3黒)/C

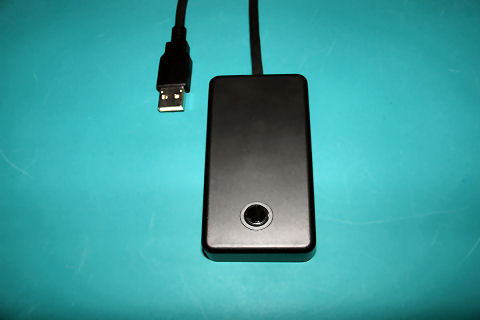

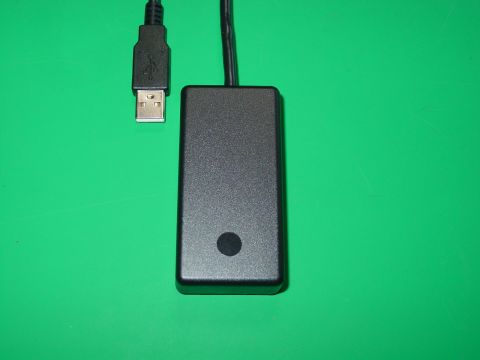

小型手操作スイッチＢＯＸ (DS型) ★ＮEW
(D1-2) 静音コンパクト
型番：USB-SWBOXn (DS色) /KM

注、/KMタイプのみ、動作モード指定
注､ＵＳＢケーブル直結（３ｍ）
注､ＢＯＸサイズ：W35xH20xD50～
注､SW色指定：黒･赤･白 [標準色:黒]
注､SWケーブルを伸ばした中継型でも対応可(特注扱い)
注､ｎ=２連以上別途対応（２連、３連例参照）
注､パンフレット例

注､受注生産
※､見積依頼用紙（EXCEL版）　　←クリック

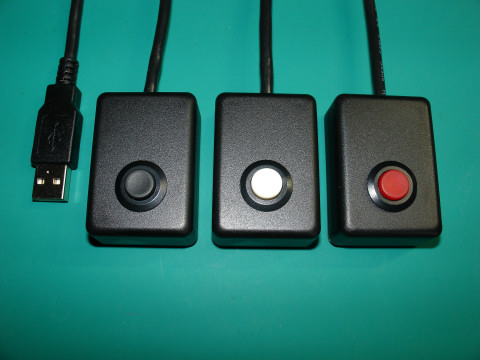

左：USB-SWBOX1 (DS黒) /KM

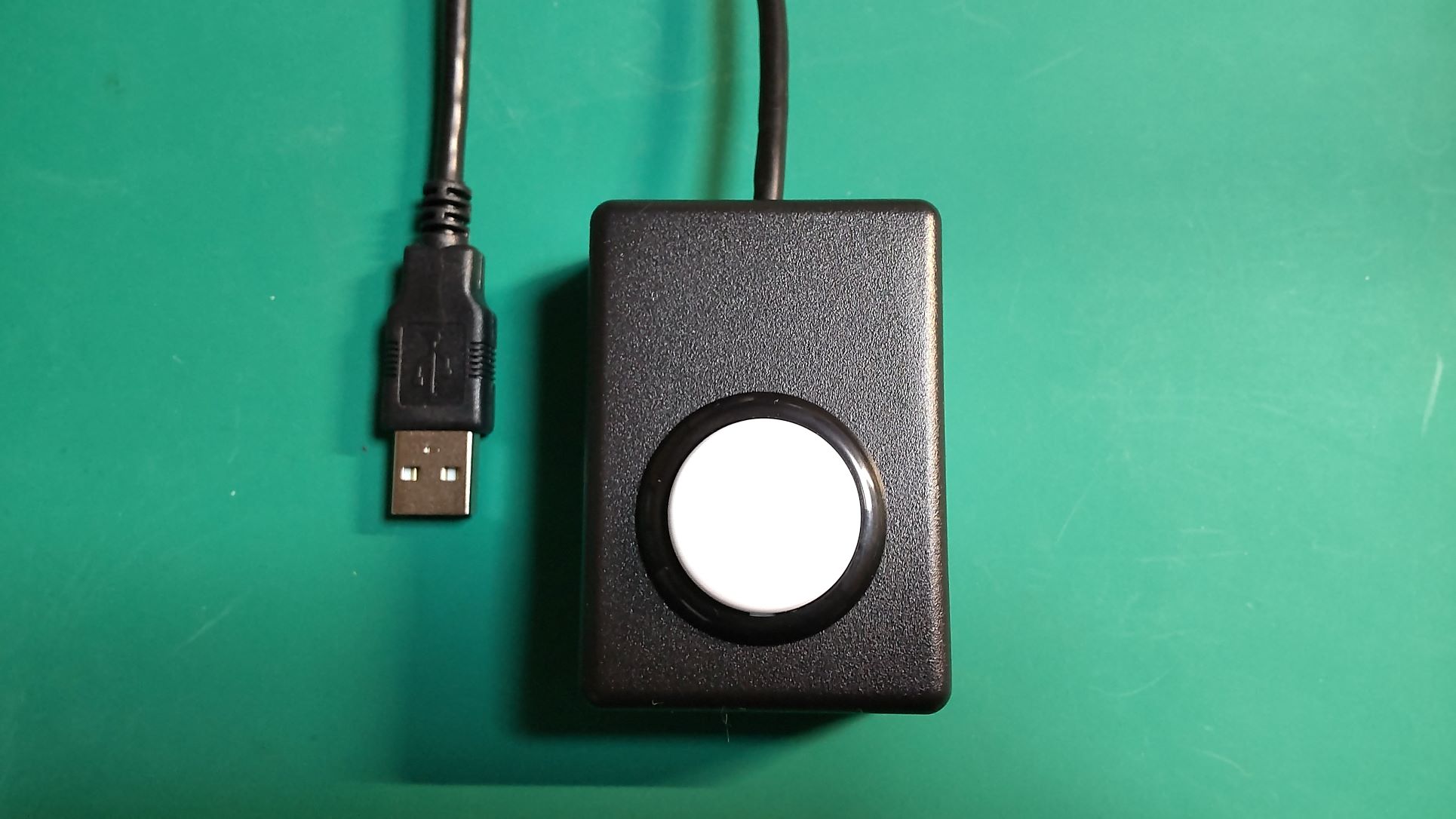

中：USB-SWBOX1 (DS白) /KM
右：USB-SWBOX1 (DS赤) /KM

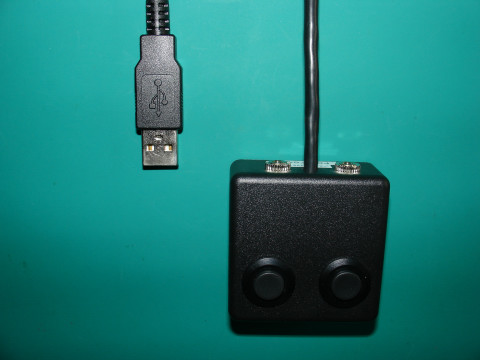

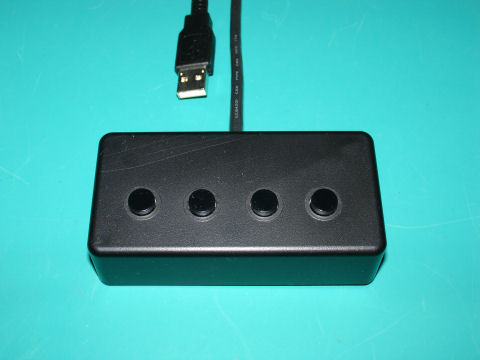

２連(例)　USB-SWBOX2 (DS黒黒)+CN2 /KM

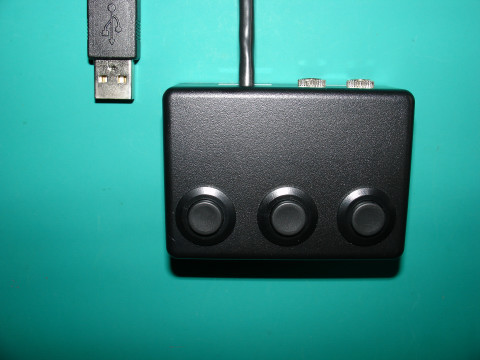

３連(例)　USB-SWBOX3 (DS黒黒黒)+CN2 /KM

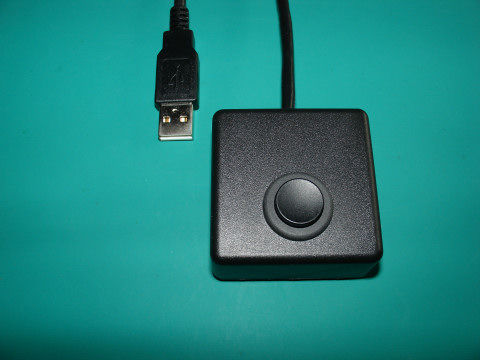

小型手操作スイッチＢＯＸ (LP型) ★ＮEW
(D1-3) クリック感有り，使い勝手良好
型番：USB-SWBOXn (LP色) /KM
型番：USB-SWBOXn (LP色) /VC

注、/KM or/VCは何れかを選択、動作モード指定
注､ＵＳＢケーブル直結（３ｍ）
注､ＢＯＸサイズ：W50xH25xD50～
注､SW色指定：黒･赤･緑 [標準色:黒]
注､SWケーブルを伸ばした中継型でも対応可(特注扱い)
注､ｎ=２連以上別途対応

注､受注生産
※､見積依頼用紙（EXCEL版）　　←クリック
USB-SWBOX1 (LP黒) /KM or/VC
★社内イチオシ
 中型手操作スイッチＢＯＸ (PS型) ★ＮEW
(D1-4) クリック感無し，存在感良好
型番：USB-SWBOX1 (PS色) /KM
型番：USB-SWBOX1 (PS色) /VC

注、/KM or/VCは何れかを選択、動作モード指定
注､ＵＳＢケーブル直結（３ｍ）
注､/KM BOXサイズ：W50xH27.5xD70
注､/VC BOXサイズ：W50xH40.0xD70

注､SW色指定：白･赤･黄･青･桃[標準色:白]
注､SWケーブルを伸ばした中継型でも対応可(特注扱い)

注､受注生産
※､見積依頼用紙（EXCEL版）　　←クリック
USB-SWBOX1 (PS黒) /KM or/VC
★中型サイズ・手操作スイッチ
手操作スイッチＢＯＸ (Ａ３型(角型/横型タイプ))
(D2-1・・4) 色指定数が豊富　注、スイッチ部小

(D2-1)
型番：USB-SWBOX 1(A3色) /KM
(D2-2)
型番：USB-SWBOX 2(A3色色) /KM
型番：USB-SWBOX 2(A3色色) /VC
(D2-3)
型番：USB-SWBOX 3(A3色色色) /KM
型番：USB-SWBOX 3(A3色色色) /VC
(D2-4)
型番：USB-SWBOX 4(A3色色色色) /KM
型番：USB-SWBOX 4(A3色色色色) /VC

注､/KM or/VCは何れかを選択、動作モード指定
注､ＢＯＸサイズ：W50xH25xD50～W50xH30xD100
注､ＵＳＢケーブル直結（３ｍ）
注､SW色指定：黒･赤･黄･LG･DG･緑･青 [標準色:黒]

注､５連以上別途対応

注､受注生産
※､見積依頼用紙（EXCEL版）　　←クリック
USB-SWBOX 4 (A3黒黒黒黒) /KM or/VC

注、イメージよりスイッチ部が小さいです

(D3)応用型：
　　手操作スイッチＢＯＸ（例）

型番：USB-SWBOX２ (スイッチ・・) /KM
型番：USB-SWBOX２ (スイッチ・・) /VC

　注､ＢＯＸ部：W70xD111xH48.3（例）
　注､/KM or/VCは何れかを選択、動作モード指定
　注、ＵＳＢケーブル中継（３ｍ）
　注、中継ケーブル（　　ｍ）


型番：USB-SWBOX９ (スイッチ・・) /KM
型番：USB-SWBOX９ (スイッチ・・) /VC

　注､ＢＯＸ部：W160xH48.3xD111（例）
　注､/KM or/Cは何れかを選択、動作モード指定
　注、ＵＳＢケーブル直結（３ｍ）

注､受注生産（新規開発～）



印刷用カタログ　：　USB_FSW_CATALOG.PDF

　特　長

　　　　ＦＴＤＩ社：最新ＣＤＭドライバ（https://ftdichip.com/drivers/vcp-drivers/） Release Date:2021-07-15
　　　　ＦＴＤＩ社：インストールガイド（https://ftdichip.com/document/installation-guides/）
　　　　【以下、最終ＫＧ配布ドライバ控え】
　　　２０１５年０７月２８日版　→添付ドライバ・ダウンロード（CDM_Driver_V21206.zip (zip形式)）
　　　２０１２年０４月２５日版　→添付ドライバ・ダウンロード（CDM_Driver_V20824.zip (zip形式)）
　　　　【以下、旧バージョン・ドライバ控え】
　　　２００９年１０月２２日版　→添付ドライバ・ダウンロード（CDM20600.exe (自己解凍形式)）
　　　２００９年２月１７日版　→添付ドライバ・ダウンロード（CDM20416.exe (自己解凍形式)）
　　　２００８年３月１３日版　→添付ドライバ・ダウンロード（CDM20406.exe (自己解凍形式)）
　　　２００７年７月３日版　→添付ドライバ・ダウンロード（CDM20204.exe (自己解凍形式)）
　　　２００６年５月１８日版　→FD添付ドライバ・ダウンロード（lzh形式）、添付ドライバ・ダウンロード（zip形式）
　　　２００６年５月１８日版以前→FD添付ドライバ・ダウンロード（lzh形式）、添付ドライバ・ダウンロード（zip形式）
　　　（ハイパーターミナルなどで簡単に動作確認出来ますので、アプリ（プログラム）開発が容易です。）

注文時の指定例

　型　分　類　：組込型　／一体型■形／一体型●形
　　　　　　　　／中継型　／応用型

　スイッチ数　：１連／２連／３連／４連（･･･５～１４連まで別途対応）

　スイッチ色　：赤／黒／白・・・等（お問合せを受注生産）

　ケーブル固定：コネクタ（一体型）／直付け（組込型or中継型or応用型）

　ケーブル長　：３ｍ（ＵＳＢ）、中継型の延長ケーブルは別途対応可

　ＩＦタイプ　：(←要、指定。キー割付変更についてはお問合せを)
　　　　/KMor/K:キーボード互換（/KMタイプは/K/M共用で再割付可）
　　　　(専用ドライバ不要、
　　　　予め動作モード(キー割付)を割付、即使える状態でお届け)

　　　　/KMor/M:マウスボタン互換（/KMタイプは/K/M共用で再割付可）
　　　　(専用ドライバ不要、
　　　　予め動作モード(左右ボタン)を割付、即使える状態でお届け)

　      /VC:仮想ＣＯＭ版
　　　　(注、専用ドライバ添付(下記からもダウンロード可)、
　　　　文字列送信のため予めプログラム(アプリ)必要)

　動作モード　：　　　　　　　　　　　　　　　　(←要、指定)
　　　　/KMor/K：オン時【　キー割付】／オフ時【　キー割付】
　　　　　　　　　　　　　　　※リピート機能【　】
　　　　　例、オン時【Enter ｷｰ割付】／オフ時【無し】リピート機能【無し】
　　　　　例、オン時【Alt+R ｷｰ割付】／オフ時【Alt+S ｷｰ割付】リピート機能【無し】

　　　　　注、リピート機能【有り】　(注、通常【無し】)：
　　　　　　　例えば'a'キーを押し続けると"aaa･･･"と自動連打する機能。
　　　　　　　参照、見積依頼用紙(EXCEL版)内：動作モード説明

　　　　　注、マクロ機能(特注品)：
　　　　　　　例えばCtrl+P,Enterと連続動作(MAX16)を割付ける機能。

　　　　/KMor/M：【左・右】マウスボタン割付
　　　　/VC：オン時【（"FS1ON \r\n"】／オフ時【"FS1OFF\r\n"】


※１、納期１週間･･･と記載した品物も部材在庫時の目安です。
　　　　基本的には全て受注生産です、必ず見積依頼でご確認下さい。
　　　　(*2): 部材在庫時、納期１週間～

※２、組込型はオジデン社スイッチにＵＳＢ基板を組込。
　　　組込型のＵＳＢケーブルは３ｍまでです。

　　　一体型■形の標準はオジデン社 SG-P2赤/黒を一体化。
　　　　（■形２連以上にはスイッチ間に楽々踏台付)
　　　一体型●形の標準はオジデン社 SG-H2赤/黒を一体化。


　　　中継型は各種スイッチ／ペダルを中継ＢＯＸを中継してＵＳＢ接続。
　　　ａ接点(NO接点)又はオープンコレクタ出力[0-5V]のスイッチに対応。
　　　ｂ接点(NC接点)又はオープンコレクタ出力[0-5V]は別途打合せ必要。
　　　中継型のＵＳＢケーブルは３ｍまでです。
　　　中継型の延長ケーブルは別途対応可。

　　　詳細についてはご相談下さい。

※３、仮想COM版 動作モードの説明(ON/OFFﾓｰﾄﾞ)
　　　例えば（１連時）、
　　　　オン時："FS1ON \r\n"　　／　　オフ時："FS1OFF\r\n"
　　　　を送信。(送信文字列は変更対応可)


ハードウェアメニューへ戻る　 ホームへ
