■■■ＶＬＳＩ　Ｗｉｌｄｃａｔ機において、ベースクロックを８０ＭＨｚにする方法■■■

ベースクロックを６６MHz→８０MHzの方法を解説します。

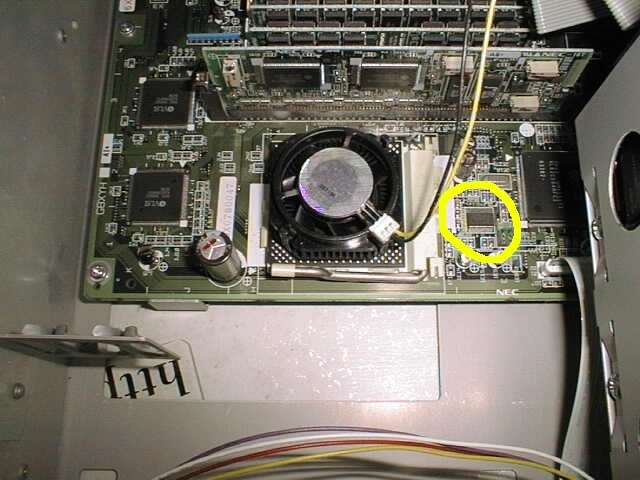

ＶＬＳＩ　　Ｗｉｌｄ　Ｃａｔ（製造ロットＧ８ＸＹＨ）のＣＰＵ周り　マザーボードです。

●　黄色で丸を付けている部分、これの第１１ピンを足上げするとベースクロック８０ＭＨｚとなります。
　　ピンの並び方ですが、写真でみると
　　　　　　　１４，１３，１２，１１，１０，　９，　８，　７，　６，　５，　４，　３，　２，　１
　　　　　　　１５，１６，１７，１８，１９，２０，２１，２２，２３，２４，２５，２６，２７，２８
　　となっています。


●　８０ＭＨｚ化に必要な「はんだごて」は次の条件が必要です。
　　　　１）　こて先は極細であること。（細かい作業になります。）
　　　　２）　こて先はセラミック製であること。
　　　　　　　（金属製だと、はんだごてを通じて電流が流れ、マザーボードを壊すことがあります。）
　　　　３）　出来る限り、低電圧・低電力のものを使用。
　　　　　　　（はんだごての熱で、マザーボードが壊れることがあります。）

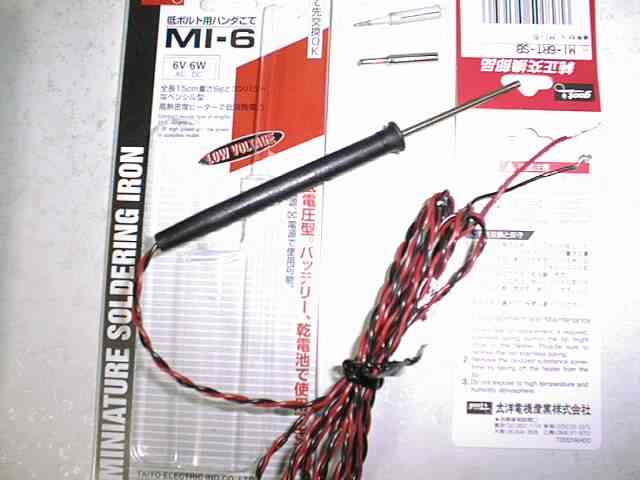

作者おすすめの「はんだごて」です。（価格記憶がはっきりしませんので、目安です）
　　型番ＭＩ−６　低ボルト用ハンダこて（￥３，０００位？）
　　　　　　　メーカー　太陽電気産業株式会社
　　　　　　　　６Ｖ　６Ｗ　　乾電池で使用可能。
　　型番ＭＩ−６ＲＴ−ＳＢ　交換用こて先（￥５００位？）
　　　　　　　メーカー　太陽電気産業株式会社
　　　　　　　　セラミック製極細のこて先。


●　この改造は大変危険です！　自信のない方は止めてください！
　　　　　１）　１１ピンを上げる時は、極細の針のようなもので持ち上げてください。
　　　　　２）　ピンは非常に折れやすいものです。　ポキっとなると、もう戻せません。
　　　　　３）　８０ＭＨｚで不安定になるロットもあります。　その時はあきらめて下さい。
　　　　　４）　不安定になると、ＨＤＤの中身を全て破壊する事がよくあります。
　　　　　５）　不安定になると、ＯＳは間違いなく破壊されます。
　　　　　６）　ＣＰＵの熱対策には十分注意して下さい。
　　　　　７）　チップセットも熱対策が必要になる場合があります。
　　　　　８）　ＭＭＸＰｅｎｔｉｕｍは２．８Ｖ駆動ですが、２８０ＭＨｚで動かすには電圧を上げないと、よく不安定になります。
　　　　　９）　はんだごてを長く当て過ぎると、ＩＣが熱で壊れることがあります。
　　お約束　：　改造はあくまで自己責任で行って下さい。　また、メーカーの保証も無くなります。



●　作者のＶ２０Ｍ７Ｃ３では、８０ＭＨｚに耐えられませんでした。
　マシンによって個体差があるようですので、注意が必要です。
　ピンを折っていたら、このＰＣは壊れていました。
　改造で破壊された場合、ＮＥＣは修理を拒否する場合があるらしいです。
　修理してくれても、６桁の修理費になる場合があります。
　　私のマシンは現在６６MHzで駆動中です。

●●●　大きなリスクを覚悟してトライして下さい。●●●
