■■■倍率設定ジャンパの設定■■■

ジャンパの設定

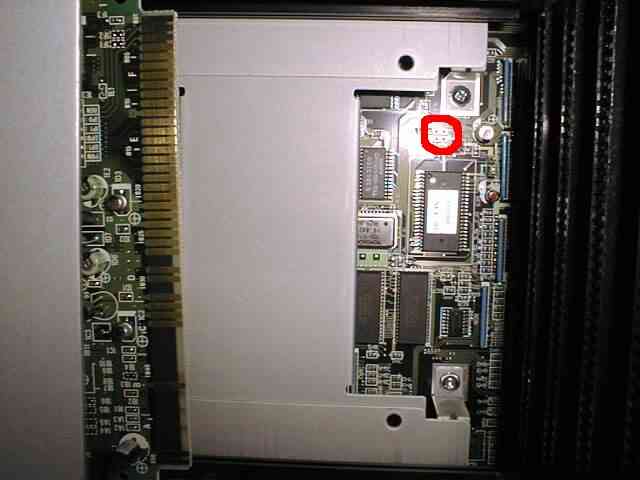

上の写真の赤丸が倍率設定ジャンパです。
Ｃバス（汎用拡張スロット）のボードを抜けば、ジャンパを触ることが出来ます。



解説　□□　ジャンパピン無し
　　　　■■　ジャンパピン有り

　　１．５倍　　なにも無し（これがＭＭＸ Pentiumの３．５倍設定です）
　　　　　□□
　　　　　□□


　　　　２倍　　下側に
　　　　　□□
　　　　　■■


　　２．５倍　　全部に
　　　　　■■
　　　　　■■


　　　　３倍　　上側に
　　　　　■■
　　　　　□□
