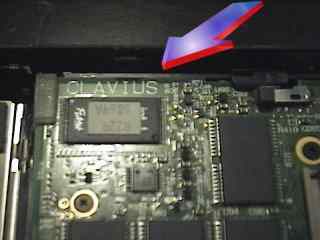

基盤に「CLAVIUS」と書いてありました。
やっぱり、PC110と兄弟ですね??

1. ハードディスク
   • 最初に私が用意したのは、IBMの中古HDD7.980円です。
      DJSA-210 10.06GB ATA/IDE 5V 500mA 4200RPM

      MEDE IN THAILAND BY IBM STORAGE
      16383CYL. 16HEADS 63SEC/T
      P/N 07N4390 MLC:H32029

   • 追記：約1ヶ月で上記のDJSA-210 が壊れました。
     新しく流体軸受けの40Gを17,999円購入し、装着してみました。
     消費電力は1.0AとOriginal・DJSA-210 の2倍ですが支障なく動きました。

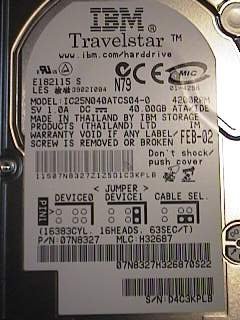

      IC25N040ATCS04-0 40.00GB ATA/IDE 5V 1.0A 4200RPM
      MEDE IN THAILAND BY IBM STORAGE
      16383CYL. 16HEADS 63SEC/T


     ☆内蔵されてたオリジナルのHDDはHITACHI製でした。
      DK237A-32 3.2GB 5V 0.5A
      6304CYL 16HEADS 63SEC/T
      MEAD IN THE PHILIPPINES
      OSO8737542  SH-A22

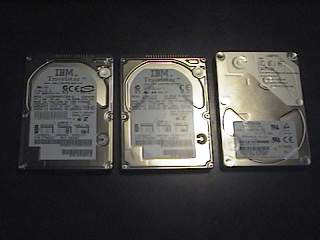

     上の写真は、右から順に　新、旧、Originalのハードディスクです。
     IBMの2つはほとんど同じ作りです。

   　
2. 精密+-ドライバー（HDDを外すときは少し大きめの+ドライバーも要ります）
3. ドリル&ポンチ・・・ハードディスクに「アルミのカバーの穴」とHDDの「ここを塞ぐな」の位置が合わないので、4mm程度の穴をドリルで開ける必要があります。（センターを取るためポンチがあるとベターです）

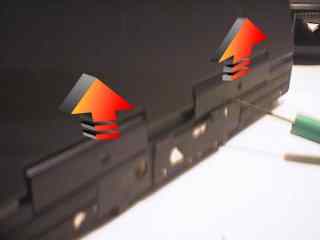

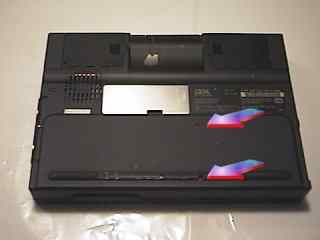

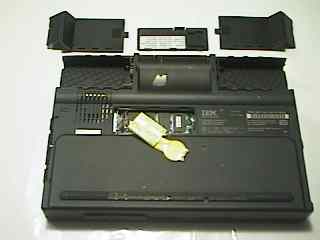

• 裏面の矢印のところのねじ2箇所を外します。
  正面。裏面です。

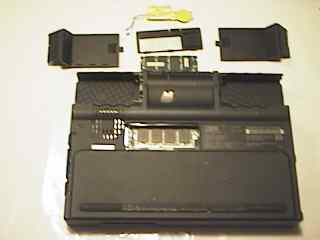

• バッテリー・電池・メモリーを外します。

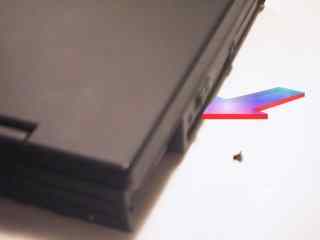

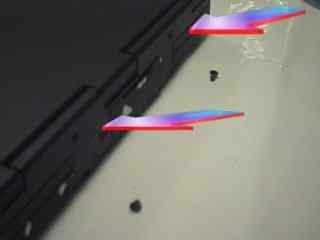

• 左右と後ろの合計4箇所のねじを外します。

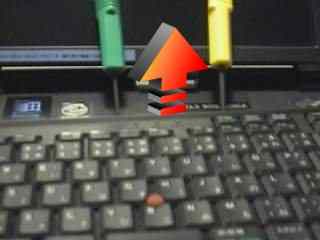

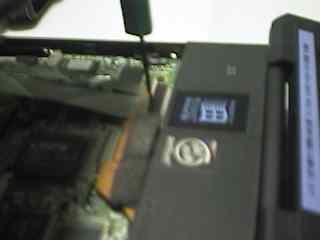

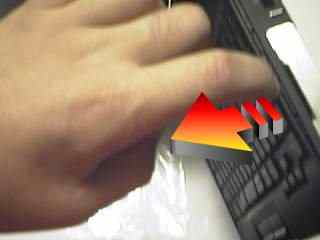

• キーボードを左右から外し、次に奥を外します。奥の部分はドライバーの部分に爪があります
  爪を壊さないように注意しましょう!!!
  （左右の部分は、少し内側に押しながら外すのが、コツです）

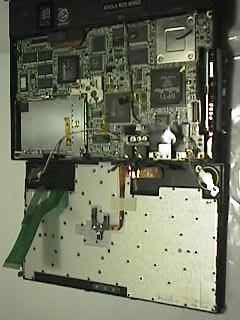

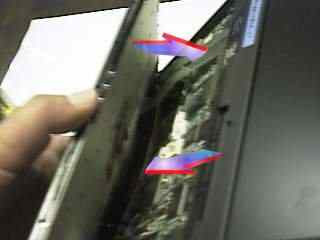

• キーボードを奥の方から持ち上げます。矢印二箇所にフレキシブルケーブルが接続されてます。
  上の方は凹みをドライバーでスライドさせて外します。下のほうはクリップの用に挟まれてますので、上に跳ね上げます。


• 軽くキーボードをこねながら手前側を外します。次に矢印の5箇所のコネクターを外します。

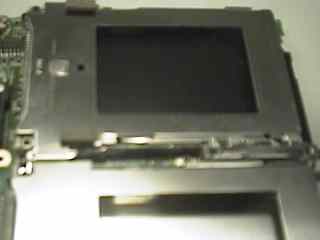

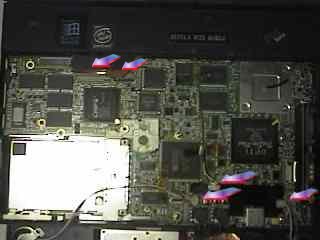

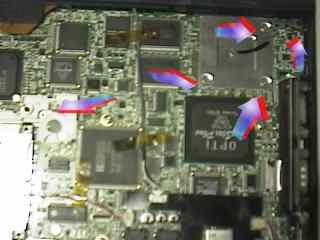

• 左の写真はMB右上です。ねじ5個所を外します。銀色のカバーの裏側がCPUです。

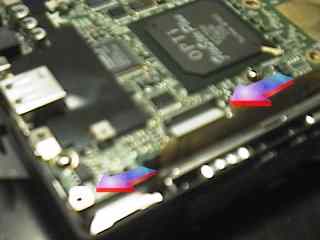

  右の写真はMB右下です。矢印の跳ね上げ式のコネクタを外し、ねじ1箇所を外します。


• 左の写真はMB左半分です。ねじ2箇所を外します。右の写真はCPU裏面のカバーを外したところです。

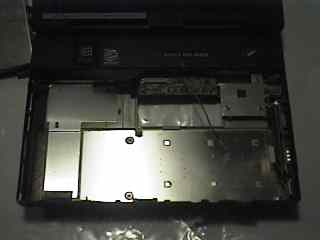

• 裏側のディスプレーを支える部分のカーバーを外します。
  後ろ側から持ち上げ始め、ディスプレーを180度に倒してから、キーボード上の部分を外します。
  キーボード上の部分の爪が折れやすいので最後まで丁寧に扱いましょう。


• 最初にMB中央上側を裏側（メモリー用の小窓）から押し上げ外します。（下の方の写真が参考になります）
  次のMBの右側から少しずつ持ち上げます。左側の電源スイッチを壊さないように注意しましょう。

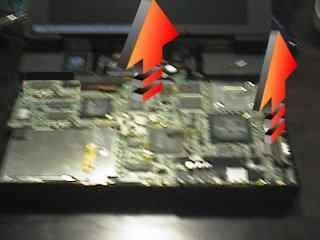

• MBを外した後です。右側が中央奥を拡大してます。矢印の部分がMBを外すときに最初に外すコネクターの位置です。

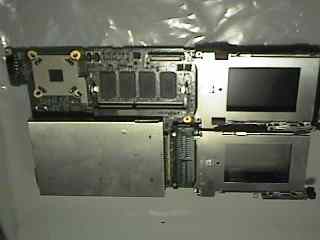

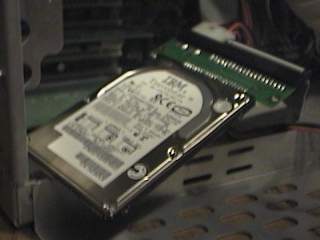

• 左の写真がMBを裏面から見たところです。右側の写真は、左下のハードディスクを左に引き抜いてる所です。
  （引き抜く前に、表面4箇所のねじを外します）

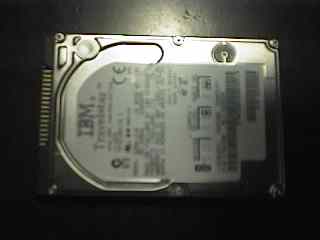

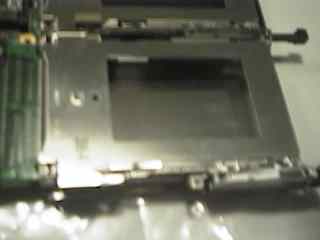

• IBMのハードディスクの場合、表面の「ここを塞ぐな」と書いてある場所と、アルミカバーの穴の位置が合いません。
  位置を合わせ4mmほどの穴をアルミカバーに開けましょう。下の写真の→に穴を開けました。

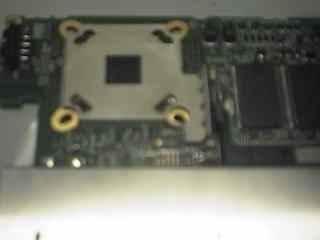

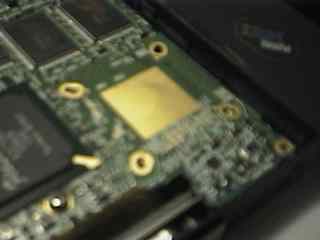

• 左の写真はCPUの部分の拡大です。足から伸びている銅線が白いプラスティックのカバーで覆われてます。
  （古いタイプはカバーがないので、銅線を切らないよう注意が必要なそうです）

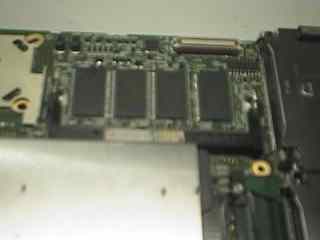

  右の写真はMB裏面の中央部分です。右上が本体とのコネクタです。

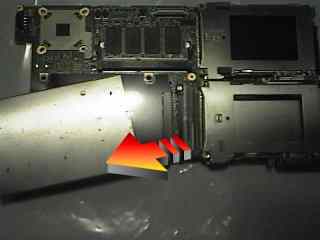

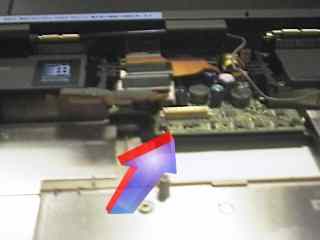

• MBの裏面左側です。PCMCIAカードの部分です。


☆WIN98SEのインストールについて簡単に・・・・

TP235の場合、WIN98SEのクリーン・インストールは、特に専用のドライバー等は要求されませんでした。
リカバリーCD-ROMからの再インストールもありますが、私の場合は次の方法によりました。

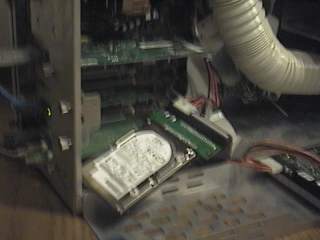

1. 2.5インチ→3.5インチ変換アダプターを装着し、デスクトップパソコンに繋げます。
   （背景に写っているデスクトップパソコンのホースは掃除機ではありません?
   ケースファンから外気を直接送りCPUクーラーを無くしました)

2. WIN98SEの起動フロッピーディスクから立ち上げDOSモードにします。
3. 新しいハードディスクにFDISK・FORMATを実行します。
4. 新しいハードディスクにWIN98SE等のフォルダーを作ります。
5. このフォルダーにWIN98SEのCD-ROMの内容を全てコピーします。
6. 上記の状態のハードディスクをTP235に内蔵します。
7. TP235をWIN98SEの起動フロッピーディスクから立ち上げDOSモードにします。
8. 「C:\WIN98SE\SETUP」とインストールを実行します。
9. あとは通常のインストールになります。
   なお、TP235をDOSで起動する事のできるFDDを持っていない場合は、（５）の後、「C:\WIN98SE\SETUP」を実行し、再起動の時に電源を落とし、TP235に組み込み電源をいれると、インストールが可能だと思います。
   また、ハードディスクに作ったWIN98SEのファイルは残しておくと、新しい機器を接続した場合ここからドライバーをインストールしてくれて便利です。
10. レジュームモード（FN+F12）を使用する場合、ハードディスクに領域を作っておかないと使用できません。WIN98SEのインストールが終了してから、起動する時にF1を押してBIOS画面に入り、「サスペンド・レジュームの設定」→「ハイバネーション・ファイルの設定」から「新規作成」を選択し、領域を設定してください。

☆この換装について情報を頂いた方です。本当にありがとうございました。

IBMのThinkPad系のHDDの換装可能一覧等、役にたつ情報が満載です。
