LOT# 1

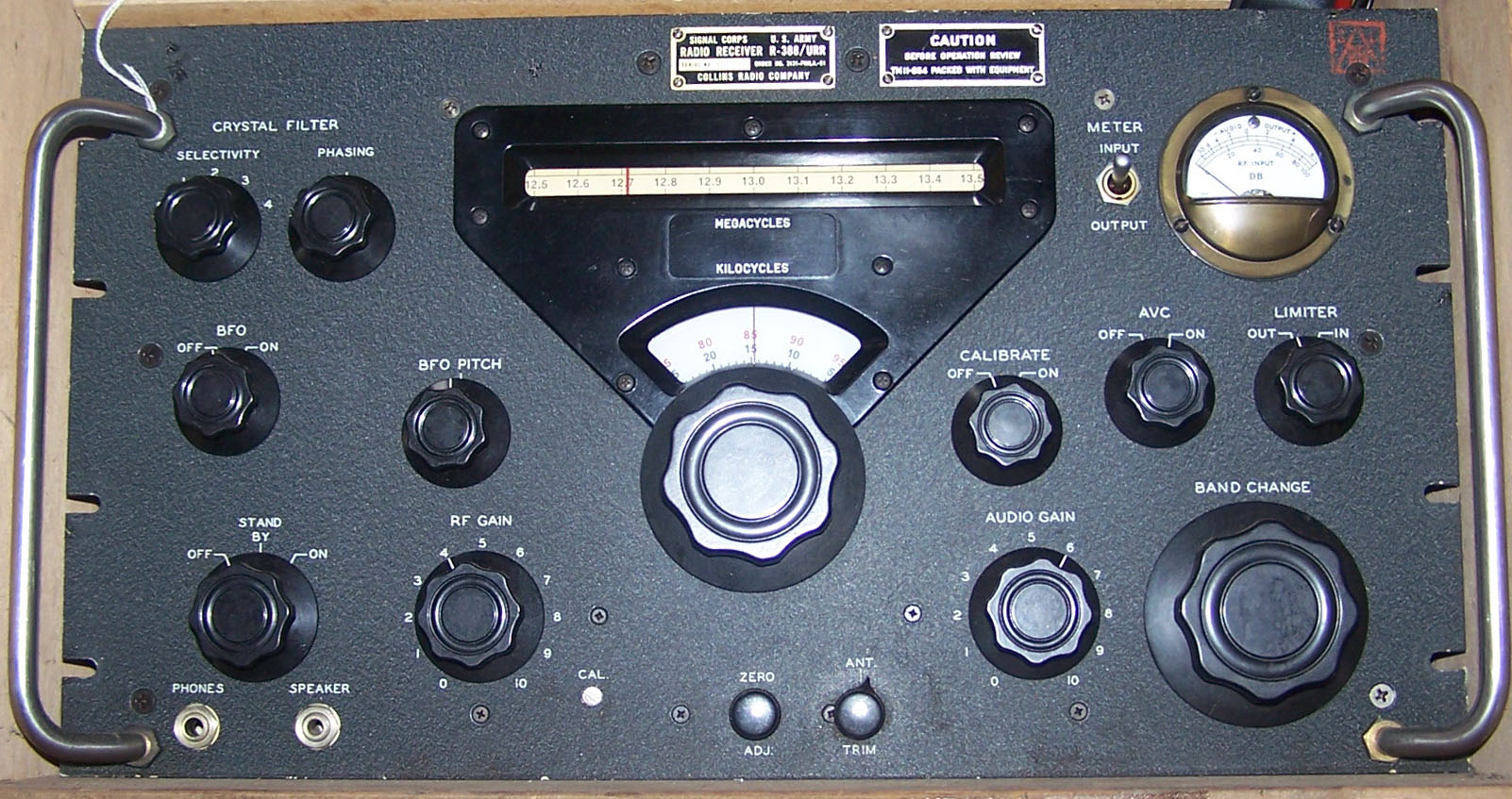

型番 51J-3/R-388
メーカー COLLINS
機種 ゼネカバ業務受信機
受信形式 3段コンバージョンスーパーヘテロダイン
球数 18本
特徴 1/4"ヘッドホンジャック ・S/AFメータ ・アンテナトリマー ・ダイヤルランプ
・ RFゲイン ・AVC 入切 ・BFO ・ダイヤルセット調整 ・IF出力ジャック
・ ラック取手 ・キャリブレータ100kHz ・スタンバイスイッチ ・ANL ・ミュート
仕様 受信周波数 :540−30500KHz モード:AM/CW/MCW
選択度 : 6/2− .2KHz 5ステップ IF リジェクション :>50dB
受信感度:<5μV 10dB S/N CW イメージリジェクション:>40dB
音声出力:1.5W 4/600Ω アンテナ入力:SO-239 50Ω
回路構成 6AK5RFアンプ、6BE6 1stミキサー、6BE6 Band1ミキサー、6BA6V キャリブレ発信器
6Ak5 水晶HF発信器、6BE6 2ndミキサー、6BA6 1st500kHz IFアンプ、
6BA6 2nd 500kHz IFアンプ、6BA6 3rd 500kHZ IFアンプ
12AX7 検波/AVC rectifier、12AU7AVCアンプ/IF出力カソードfollow、
12AX7 NL/1st オーディオアンプ、6AQ5 オーディオパワーアンプ、
6BA6 BFO、5V4 整流、0A2 電圧安定、6BA6 VFO発信器、6BA6 発信器isolationアンプ
3.5−30.5Mhzはダブルコンバージョン 使用VFO:70E-15
アクセサリー 270G-3 (当機には付属しない)
備考 19インチラックマウント仕様に設計 外部スピーカーまたはヘッドホンが必要
R-388は軍用として生産 海軍用には。。。。。と無磁性体キャビネット使用
51J-4は354A-1コリンズメカニカルフィルターを使った改良機
|
 |
